يتغلب الكابل الكهروضوئي المعتمد من Beida TUV على التحديات البيئية الخارجية. باستخدام النحاس الخالي من الأكسجين المطلي بالقصدير عالي النقاء وعملية تجديل خاصة، فهو يتميز بمقاومة منخفضة وليونة ممتازة، مما يقلل بشكل فعال من عدم استقرار نقل الطاقة وتقلبات التيار. تم تصنيع العزل والغلاف من مادة البولي تترافلوروإيثيلين المشعع (PTFE)، والتي تتوافق مع المعايير الدولية مثل IEC 62930 وEN 50618. يمكنها تحمل الاختلافات الشديدة في درجات الحرارة من -40 درجة مئوية إلى 120 درجة مئوية، بينما تظهر أيضًا مقاومة قوية لدرجات الحرارة العالية والأضرار والتآكل الحمضي والقلوي. بعد اختبارات عمر المصباح، فإن معدل الاحتفاظ بقوة الشد يفي بالمعايير، مما يمكنه من تحمل المراقبة المناخية الصارمة في الصحاري، ومناطق الجهد العالي والمنخفض، والمناطق الساحلية.
لتلبية متطلبات الأداء الميكانيكي العالي، تتميز الكابلات بعزل مزدوج الطبقة وتصميم هيكل وقائي، مع بعض الموديلات المجهزة بدرع شريطي فولاذي. إنها تظهر مقاومة رائعة للضغط والصدمات، مما يجعلها مناسبة لمختلف طرق التمديد مثل الدفن المباشر، التركيب العلوي، وتركيب القناة، مما يمنع بشكل فعال تلف البناء وغزو القوارض. لقد اجتازت جميع المنتجات اختبار مثبطات اللهب، وتلبية معايير السلامة ذات الصلة. إنها تنتج دخانًا منخفضًا واحتراقًا خاليًا من الهالوجين، مما يمنع انتشار الحريق بشكل فعال ويوفر حاجز أمان قوي للأنظمة الكهروضوئية.
● إن 50618 (H1Z2Z2-K)؛
● PV-1F وفقًا لـ 2PfG 1169/08.2007

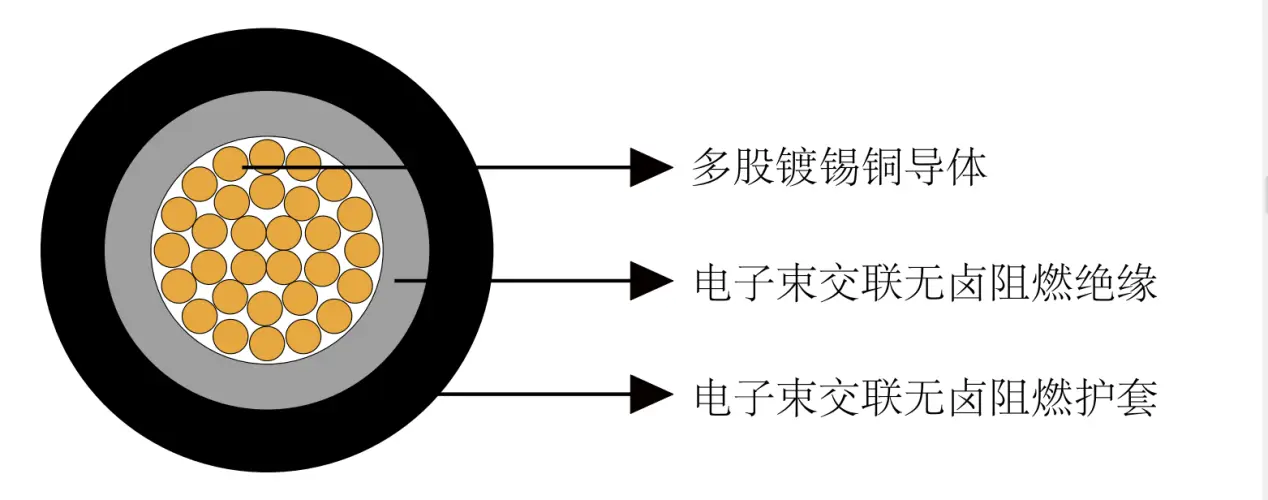

● الموصل: موصل نحاسي مجدول حسب DIN VDE 0295 وIEC 60228 Class 5
● العزل: شعاع الالكترون مترابط، خالي من الهالوجين ومركب مثبط للهب، أسود
● الغمد: شعاع الإلكترون المتقاطع، LSZH ومركب مثبطات اللهب، أسود وأحمر.
● الجهد المقدر Uo/U: 1/1 كيلو فولت تيار متردد؛ 1.5/1.5 كيلو فولت تيار مستمر؛ الحد الأقصى المسموح به لجهد التيار المستمر: 1.8 كيلو فولت تيار مستمر (موصل/موصل، نظام غير مؤرض، دائرة غير تحت الحمل.
●درجة الحرارة المحيطة: -40 درجة مئوية ~+90 درجة مئوية
●أقصى درجة حرارة عند الموصل: 120 درجة مئوية (20000 ساعة) وفقًا للمعيار IEC/EN 60216-1، درجة حرارة الدائرة القصيرة: 250 درجة مئوية/5 ثانية
● اختبار التحمل الحراري: وفقًا لـEN60216-2 (مؤشر درجة الحرارة +120 درجة مئوية)
● مقاومة الرطوبة والحرارة: وفقًا للمعيار EN 50618، الجدول 2 مع رطوبة بنسبة 85% (الاختبار وفقًا للمعيار EN 60068-2-78)
●الحد الأدنى لنصف قطر الانحناء: 4XOD (ثابت)، 5XOD (ثني)
● قوة الشد واستطالة العزل والسترة: تلبي متطلبات EN 50618 و2PfG 1169
● فترة الاستخدام المتوقعة: 25 سنة
● البيضاوية: ≥15%
● أداء الحرائق وفقًا للمعيار EN50265-2-1، والمعيار IEC 60332-1، وانبعاث الدخان المنخفض وفقًا للمعيار EN 61034-2 (نفاذية الضوء ≥60%)، والخالي من الهالوجين وفقًا للمعيار EN 50525-1، الملحق ب.
”تآكل منخفض للغازات طبقاً للمواصفة EN 50267-2-2، IEC 60754-2
6.1 PV1-F (2Pfg 1169/08.2007)
|
PV1-F 2Pfg 1169/08.2007 |
||||||
|
عدد النوى X الاسمية المقطع العرضي |
رقم التجديل |
قطر الموصل الاسمي |
سمك العزل الاسمي |
سمك غمد الاسمي |
القطر الإجمالي الاسمي |
الاسمي وزن |
|
رقم × مم2 |
ن / مم |
مم |
مم |
مم |
مم |
كجم/كم |
|
1×2.5 |
48/0.24 |
1.91 |
0.7 |
0.67 |
4.7 |
41.8 |
|
1×4 |
55/0.285 |
2.44 |
0.7 |
0.67 |
5.2 |
57.3 |
|
1×6 |
84/0.285 |
3.01 |
0.7 |
0.67 |
5.8 |
77.5 |
|
1 × 10 |
73/0.40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
6.2 H1Z2Z2-K (إن 50618)
|
H1Z2Z2-K إن 50618 |
||||||
|
عدد النوى X الاسمية المقطع العرضي |
رقم التجديل |
قطر الموصل الاسمي |
سمك العزل الاسمي |
سمك غمد الاسمي |
القطر الإجمالي الاسمي |
الاسمي وزن |
|
ن × مم2 |
ن / مم |
مم |
مم |
مم |
مم |
كجم/كم |
|
1×2.5 |
48/0.24 |
1.91 |
0.7 |
0.8 |
4.9 |
44.8 |
|
1×4 |
55/0.285 |
2.44 |
0.7 |
0.8 |
5.4 |
60.6 |
|
1×6 |
84/0.285 |
3.01 |
0.7 |
0.8 |
6 |
81.2 |
|
1 × 10 |
73/0.40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
مقاومة الموصل والقدرة الاستيعابية الحالية عند 20 درجة مئوية
|
المقطع العرضي |
أقصى مقاومة للموصل عند 20 درجة مئوية |
أقصى مقاومة للعزل عند 20 درجة مئوية |
أقصى مقاومة للعزل عند 90 درجة مئوية |
القدرة الاستيعابية الحالية |
||
|
كابل واحد حر في الهواء |
كابل واحد على الأسطح |
2 كابلات محملة متجاورة على الأسطح |
||||
|
مم2 |
أوم / كم |
مΩ.كم |
مΩ.كم |
A |
A |
A |
|
2.5 |
8.21 |
691 |
0.691 |
41 |
39 |
33 |
|
4 |
5.09 |
579 |
0.579 |
55 |
52 |
44 |
|
6 |
3.39 |
499 |
0.499 |
70 |
67 |
57 |
|
10 |
1.95 |
424 |
0.424 |
98 |
93 |
79 |
معامل تحويل درجة حرارة القدرة الاستيعابية الحالية
|
درجة الحرارة المحيطة ج |
عامل التحويل |
|
حتى 60 |
1.00 |
|
70 |
0.91 |
|
80 |
0.82 |
|
90 |
0.71 |
|
100 |
0.58 |
|
110 |
0.41 |
عامل التخفيض للتراكم طبقاً للمواصفة IEC 60364-5-52، الجدول B.52-17
