يمكن للكابلات المعدنية المعزولة 750 فولت أن تعمل بثبات في بيئات مستمرة ذات درجات حرارة عالية تصل إلى 250 درجة مئوية، مما يجعلها مناسبة لعمليات درجات الحرارة العالية على المدى الطويل. في ظل ظروف درجات الحرارة المرتفعة للغاية، مثل سيناريوهات الحريق بدرجات حرارة تتراوح بين 950 درجة مئوية و1000 درجة مئوية، يمكن للكابل الحفاظ على سلامته وتوفير طاقة مستمرة لمدة 3 ساعات على الأقل، مما يوفر دعمًا قيمًا للطاقة لإضاءة الطوارئ ومعدات مكافحة الحرائق وأنظمة التحكم الحرجة.
في حالات الطوارئ قصيرة المدى أو الخاصة، يمكن لمقاومة درجة الحرارة أن تقترب من نقطة انصهار الموصلات النحاسية (1083 درجة مئوية)، في حين أن المواد العازلة غير العضوية التي تستخدمها لديها نقطة انصهار تصل إلى 2800 درجة مئوية، وهو ما يتجاوز بكثير درجة حرارة الحرائق التقليدية. وهذا يضمن أن يحافظ الكابل على السلامة الهيكلية والوظيفة الطبيعية طوال المراحل الأولية ومراحل انتشار الحريق.
الكابلات المعدنية المعزولة 750 فولت مناسبة للاستخدام في المناطق ذات الكثافة السكانية العالية، بما في ذلك أنظمة توزيع الطاقة الرئيسية والفرعية، والإضاءة العامة، والأسلاك الداخلية للآلات والمعدات، والدوائر الآمنة بشكل جوهري، وإضاءة الطوارئ، وإمدادات الطاقة الاحتياطية في حالات الطوارئ، ونقل المعلومات والبيانات وخطوط التحكم لمعدات مكافحة الحرائق، والمناطق الخطرة المحتملة للانفجار.
أماكن التطبيق الرئيسية

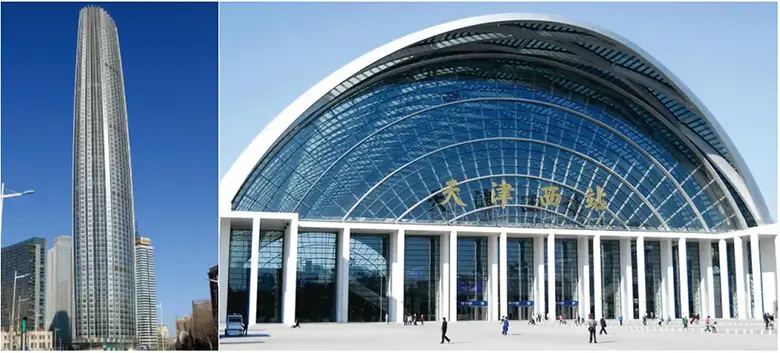

1) المباني العامة: أماكن الترفيه العامة. المباني الشاهقة الفنادق والمطاعم. المستشفيات والمدارس والمكاتب الحكومية. والقاعات التذكارية الوطنية والمباني التاريخية؛ المكتبات والمتاحف وقاعات المعارض؛ محطات المطار ومحطات القطار والموانئ؛ مباني توزيع الطاقة ومباني الاتصالات.
2) البيئات ذات درجة الحرارة العالية: الصناعة المعدنية. صناعة فحم الكوك؛ صناعة بناء السفن؛ صناعة الصلب؛ صناعة الزجاج خطوط نقل وتوزيع الطاقة في بيئات أخرى ذات درجات حرارة عالية. 3) أنظمة مقاومة للانفجار والمناطق الخطرة للحريق: صناعة البتروكيماويات. مصافي النفط ومحطات الوقود ومستودعات النفط؛ صناعة الطلاء والأصباغ. الصناعة الكيميائية محطات الطاقة النووية. ومنصات النفط البحرية؛ محطات نقل وضغط الغاز الطبيعي وغاز الفحم؛ صناعة الأدوية؛ التعدين. الصناعة العسكرية
4) مواقع تحت الأرض: مترو الانفاق. مستودعات تحت الأرض الأنفاق. الساحات تحت الأرض
5) محاور النقل والمرور
6) الهياكل الخشبية

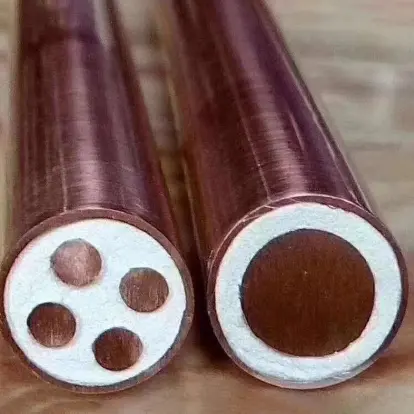

تتكون الكابلات المعدنية المعزولة من موصل نحاسي ومسحوق أكسيد المغنسيوم المعدني العازل وغلاف النحاس. عند استخدام الكابلات في المصانع التي يكون فيها النحاس مادة أكالة، يمكن إضافة طبقة خارجية من كلوريد البولي فينيل (PVC). في المباني أو المواقع تحت الأرض حيث يكون الجمال أو سهولة الوصول أمرًا مهمًا للكابل، يمكن إضافة غلاف خارجي خالي من الهالوجين ومنخفض الدخان.
الموصل: النحاس الصلب، الفئة 1 إلى IEC 60228.
العزل: يتكون من مسحوق معدني لأكسيد المغنسيوم المضغوط، وخصائصه الكهربائية تتوافق مع متطلبات GB/T 13033.1/IEC 60702-1.
الغلاف المعدني: غلاف من النحاس الملدن، مطابق للمواصفة GB/T 13033.1/IEC 60702-1.
غمد غير معدني: مصنوع من البولي فينيل كلورايد أو البولي أوليفين منخفض الدخان الخالي من الهالوجين.
يحتوي هذا الكابل على جهد مقنن يبلغ 750 فولت. فيما يتعلق بالأداء الكهربائي، يمكن لعزله أن يتحمل جهد اختبار 2.5 كيلو فولت لمدة دقيقة واحدة دون أي عطل؛ درجة حرارة التشغيل القصوى المسموح بها هي 250 درجة مئوية. ميكانيكيًا، الحد الأدنى لنصف قطر الانحناء أثناء تركيب الكابل هو 24 ضعف القطر الخارجي للكابل. تتوافق مقاومتها للحريق بشكل صارم مع معايير IEC 60331-1، وهي قادرة على البقاء سليمة بعد 180 دقيقة من الاحتراق المستمر في اللهب.
علاوة على ذلك، فإن القطر الخارجي والإهليلجية للغلاف النحاسي للكابل يلبي متطلبات معايير GB/T 13033.1 وIEC 60702-1، مع التفاوتات المحددة المفصلة في الجداول ذات الصلة. مقاومة التيار المستمر للموصل عند 20 درجة مئوية تلبي متطلبات النوع الأول من الموصل في GB/T 3956، ومقاومة الغلاف النحاسي تلبي أيضًا المعيار المقابل. فيما يتعلق بمقاومة العزل، فإن مقاومة العزل بين الموصلات وبين الموصل والغمد النحاسي لا تقل عن 1000 MΩ لكل كيلومتر، مما يضمن أداء عزل موثوقًا به أثناء التشغيل على المدى الطويل.

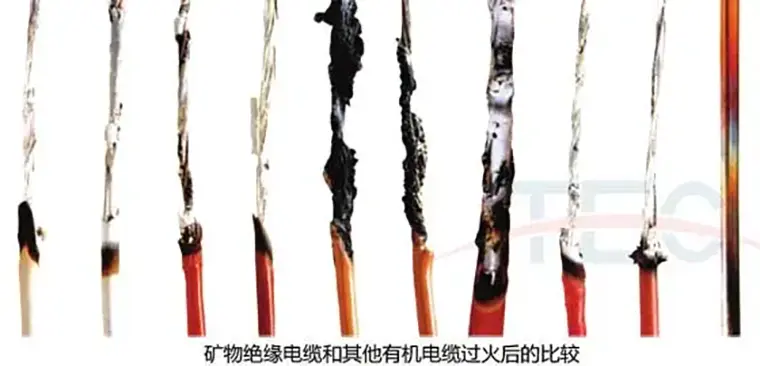

مقارنة اختبارات مقاومة الحريق بين الكابلات المعزولة معدنية والكابلات العادية:
لم تظهر الكابلات المعدنية المعزولة أي تغيير تقريبًا بعد اختبار مقاومة الحريق. أظهرت الكابلات المعزولة عضويًا تفحيمًا واضحًا.
عمر الخدمة يصل إلى 100 عام؛
● غير قابل للاحتراق، ولا يدعم الاحتراق، ولا يطلق غازات سامة، ولا يحتوي على طاقة احتراق؛
● درجة حرارة التشغيل المستمر تصل إلى 250 درجة مئوية، درجة حرارة التشغيل على المدى القصير تصل إلى 1083 درجة مئوية؛
● مقاومة ممتازة للحريق. يمكن إعادة استخدام الكابل بعد الحريق؛
● يتم توفير أطراف الكابل والموصلات الوسيطة مع الكابل، مما يعزز موثوقية مقاومته للحريق.
● يمكن للكابل أن يتحمل درجات الحرارة المرتفعة للغاية، وتأثيرات الأجسام المتساقطة، وأنظمة رشاشات الحريق أثناء الحريق؛
● يمكن استخدام الكابل في البيئات ذات درجات الحرارة العالية.
● مقاوم للماء، ومقاوم للرطوبة، ومقاوم للزيت، ومقاوم للتآكل؛ لا يوجد شيخوخة، وأداء كابل مستقر للغاية؛
● يمكن استخدام الغلاف المعدني للكابل كدائرة تأريض؛
● قوة ميكانيكية ممتازة وأداء الانحناء، ومناسبة للهياكل المعقدة والأماكن الضيقة؛
● قدرة حمل تيار عالية بسبب الهيكل الفريد للكابل؛
● القطر الخارجي للكابل صغير، سهل التركيب، تكلفة إجمالية منخفضة، لا حاجة لحماية القناة؛
● أداء جيد ضد الانفجار ومقاومة ممتازة للإشعاع النووي.
● التدريع الكهرومغناطيسي الممتاز وأداء التوافق الكهرومغناطيسي.
● حماية ضد عضات الحيوانات.
|
كابلات معدنية معزولة 750 فولت قطر غمد النحاس |
||||||||
|
يكتب |
البعد |
|||||||
|
منطقة المقطع العرضي الاسمية للموصل |
سمك العزل الاسمي |
قطر غمد النحاس |
||||||
|
1 نواة |
2 نواة |
3 الأساسية |
4 الأساسية |
7 الأساسية |
12 نواة |
19 نواة |
||
|
مم2 |
مم |
مم |
مم |
مم |
مم |
مم |
مم |
مم |
|
1.5 |
1.3 |
4.9 |
7.9 |
8.3 |
9.1 |
10.8 |
14.1 |
16.6 |
|
2.5 |
1.3 |
5.3 |
8.7 |
9.3 |
10.1 |
12.1 |
15.6 |
— |
|
4 |
1.3 |
5.9 |
9.8 |
10.4 |
11.4 |
13.6 |
— |
— |
|
6 |
1.3 |
6.4 |
10.9 |
11.5 |
12.7 |
— |
— |
— |
|
10 |
1.3 |
7.30 |
12.7 |
13.6 |
14.8 |
— |
— |
— |
|
16 |
1.3 |
8.3 |
14.7 |
15.6 |
17.3 |
— |
— |
— |
|
25 |
1.3 |
9.60 |
17.1 |
18.2 |
20.1 |
— |
— |
— |
|
35 |
1.3 |
10.7 |
— |
— |
— |
— |
— |
— |
|
50 |
1.3 |
12.1 |
— |
— |
— |
— |
— |
— |
|
70 |
1.3 |
13.7 |
— |
— |
— |
— |
— |
— |
|
95 |
1.3 |
15.40 |
— |
— |
— |
— |
— |
— |
|
120 |
1.3 |
16.8 |
— |
— |
— |
— |
— |
— |
|
150 |
1.3 |
18.40 |
— |
— |
— |
— |
— |
— |
|
185 |
1.4 |
20.4 |
— |
— |
— |
— |
— |
— |
|
240 |
1.6 |
23.3 |
— |
— |
— |
— |
— |
— |
|
300 |
1.8 |
26.0 |
— |
— |
— |
— |
— |
— |
|
400 |
2.1 |
30.0 |
— |
— |
— |
— |
— |
— |
تفاصيل التغليف:
يتم تحديده حسب الكمية والمتطلبات التي تشتريها. يمكن التفاوض عليها.
الميناء: ميناء تيانجين
التسليم: عن طريق البحر، عن طريق الجو، عن طريق التعبير.
