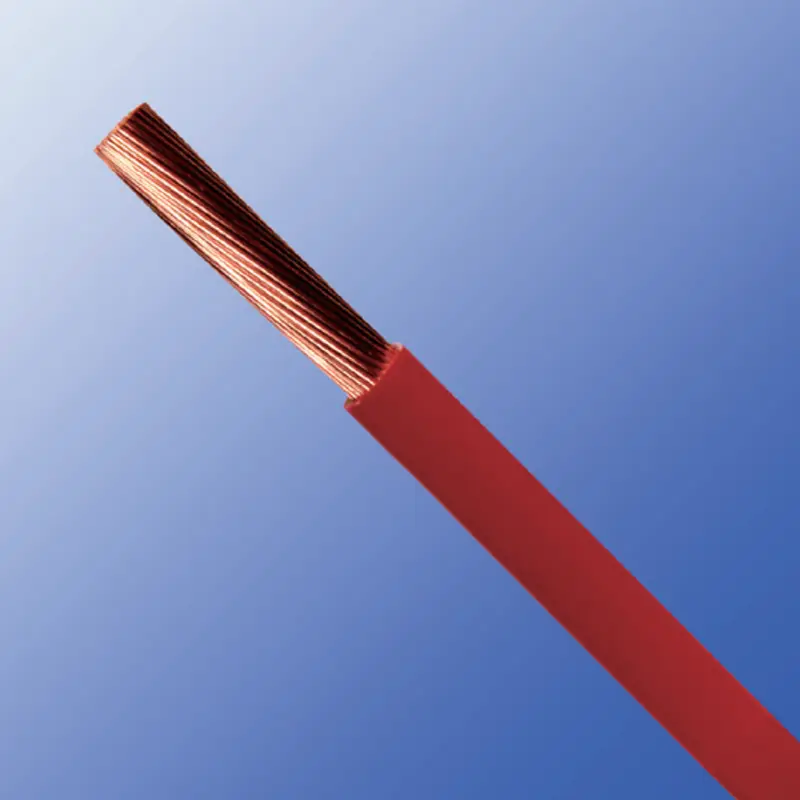

H07V-K H07V-U H07V-R الكابلات الأساسية المعزولة PVC المرنة 1 مناسبة للتركيبات الكهربائية المختلفة. تستخدم Beida، الشركة الرائدة في الصين، موصلات نحاسية عالية الجودة ومواد عازلة PVC في إنتاجها، مما يؤدي إلى كابلات مرنة ومتينة وذات موصلية ممتازة.
هذا الكابل المعزول أحادي النواة مناسب للأسلاك الثابتة في المنازل وأنظمة الإضاءة والمعدات الكهربائية. لديه جهد كهربائي مقدر 450/750 فولت، وهو مقاوم للهب، ويتوافق مع معايير السلامة والأداء الدولية.
الكابل أحادي النواة H07V الذي يتكون من موصل نحاسي T1R وعزل PVC الخالي من الرصاص حاصل على شهادة CE، وله أداء كهربائي ممتاز وخصائص فيزيائية ميكانيكية.
موصل
H07V-U: موصل نحاسي صلب، متوافق مع معيار EN 60228 cl-1، يوفر نقل تيار ثابت، مناسب للأسلاك الثابتة.
H07V-R: موصل نحاسي مكشوف، متوافق مع معيار EN 60228 cl-2، أكثر ملاءمة لتطبيقات الأسلاك المعقدة، مع قوة شد جيدة وأداء ثني.

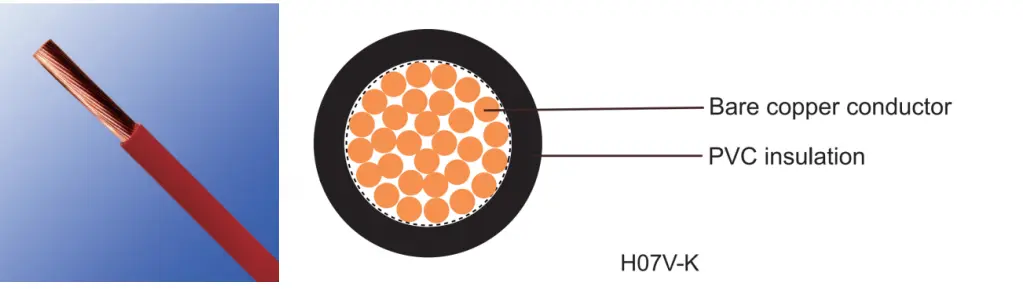

H07V-K: موصل نحاسي رفيع، متوافق مع معيار EN 60228 cl-5. يوفر مرونة أعلى، ومناسب للبيئات التي تتطلب مرونة أكبر، مثل المعدات الكهربائية المتنقلة أو المواقع التي تتطلب نصف قطر انحناء أكبر.
طبقة العزل
تستخدم المادة العازلة للكابل PVC الخالي من الرصاص، والمتوافقة مع معيار TI 2. إنه يوفر أداء عزل كهربائي جيد ويمنع بشكل فعال التآكل من البيئة الخارجية، مما يعزز عمر الكابل وسلامته.
H07V-K H07V-U H07V-R الكابلات الأساسية المعزولة بـ PVC المرنة تستخدم على نطاق واسع في الأسلاك الثابتة ذات الجهد المنخفض. لماذا تعتبر هذه الكابلات خيارًا جديرًا بالاهتمام؟
1. الأداء الكهربائي
الجهد الكهربي للمنتج هو 450/750 فولت، مما يجعله مناسبًا لمعظم أنظمة توزيع الطاقة ذات الجهد المنخفض المدنية والصناعية. يتمتع الموصل النحاسي بموصلية عالية ومقاومة منخفضة، مما يؤدي إلى الحد الأدنى من فقدان الطاقة.
يتميز العزل PVC بقوة عازلة جيدة، ويمنع بشكل فعال حدوث دوائر قصيرة والتسرب.
2. الأداء الميكانيكي والبيئي
تتميز الطبقة العازلة PVC للكابل بدرجة معينة من مقاومة التآكل ومقاومة الزيت ومقاومة التآكل الكيميائي. نطاق درجة حرارة التشغيل هو -5 درجة مئوية إلى +70 درجة مئوية، مما يجعله مناسبًا للبيئات الداخلية الجافة أو العامة.
تمتلك الكابلات المعزولة أحادية النواة أيضًا درجة معينة من تثبيط اللهب، مما يلبي المتطلبات الأساسية للسلامة من الحرائق.
3. سهل التركيب
جميع النماذج الثلاثة سهلة التركيب.
يتميز H07V-K بموصل مرن، مما يجعله ناعمًا وسهل الانحناء، حتى في الأماكن الضيقة أو بيئات التوجيه المعقدة.
يحتوي H07V-R على موصل مجدول، يجمع بين المرونة والقوة الميكانيكية للتركيب المريح في الموقع.

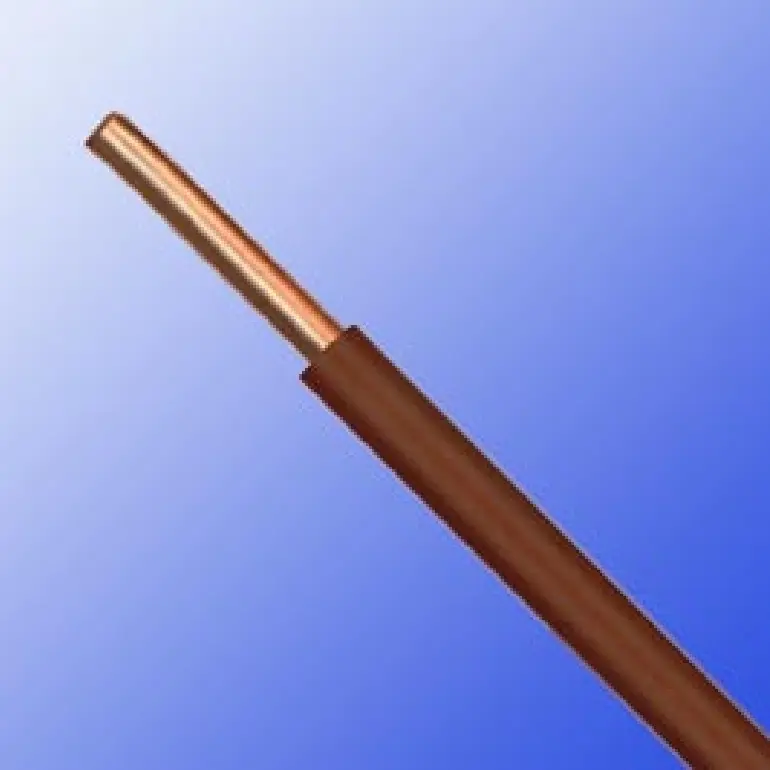

يحتوي H07V-U على موصل صلب، وبنية بسيطة، وأقل عرضة للالتواء أثناء التثبيت في خط مستقيم.
يعتمد الاختيار الموصى به على سيناريو التطبيق الفعلي. باعتبارها شركة مصنعة موثوقة، تستفيد Beida من خبرتها المهنية لتحليل أساس الاختيار وتقديم التوصيات.
▷H07V-U
هذا هو الخيار الأساسي والأقل تكلفة. نظرًا لسلك النحاس السميك المفرد، فإنه يتمتع بقدرات "تشكيل" قوية وهو مستقر جدًا عند توجيهه عبر قنوات مستقيمة.
الاستخدامات الموصى بها: الأسلاك المخفية في تجديد المنزل (المقابس والمفاتيح)، وتوزيع الطاقة الأساسية للمبنى.
▷H07V-R
هذا سلك صلب، نسخة محسنة من كابل H07V-U أحادي النواة. عندما يكون الطلب الحالي مرتفعًا وتتجاوز مساحة المقطع العرضي للسلك 10 مم 2، فإن جديلة واحدة من الأسلاك النحاسية لها حدود. يجب تقسيم السلك النحاسي السميك إلى 7 خيوط أو أكثر ملتوية معًا.
باختصار، يحتفظ H07V-R بثبات التوصيل للسلك الصلب بينما يكون أكثر مرونة قليلاً من النوع U.
الاستخدامات الموصى بها: الخطوط الواردة للمنشآت الصناعية، والخطوط الرئيسية لتوزيع الطاقة العالية، ومد القنوات لمسافات طويلة.

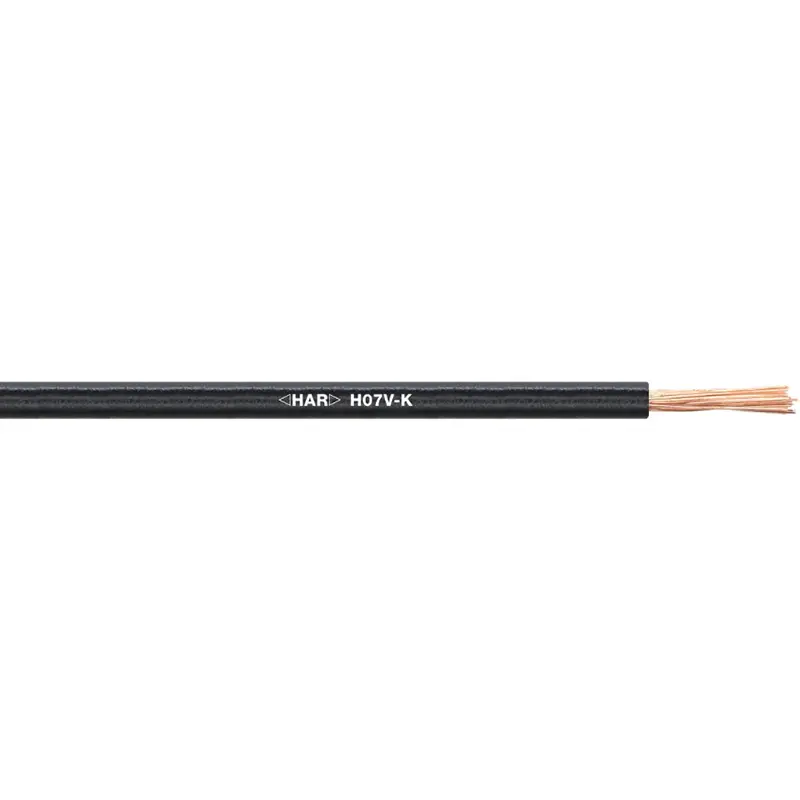

▷H07V-K
يتكون هذا النوع من عشرات أو حتى مئات من الأسلاك النحاسية الدقيقة، مثل جدائل الشعر، ويمكن عقدها بسهولة مثل الحبل.
النقطة الأساسية: مقاومة للاهتزاز للغاية. إذا اهتزت أجهزتك، فيجب عليك اختيار النوع K.
ملاحظة: نهايات الأسلاك المرنة عرضة للاهتراء. يجب استخدام أطراف الضغط البارد (أطراف التوصيل الأوروبية/أطراف الدبوس) أثناء التثبيت؛ لا يمكن تثبيتها مباشرة تحت البراغي، وإلا فإن سوء الاتصال قد يؤدي بسهولة إلى نشوب حريق.
الاستخدامات الموصى بها: خزائن التحكم PLC، الدوائر الثانوية لصناديق التوزيع، الأسلاك الداخلية للأجهزة الكهربائية.
الجهد المقنن: 450/750 فولت
جهد الاختبار: 2500 فولت
مقاومة الموصل: انظر الورقة أدناه
درجة حرارة العمل: -5 درجة مئوية إلى +70 درجة مئوية
درجة حرارة الدائرة القصيرة: +160 درجة مئوية
مثبطات اللهب: طبقاً للمواصفة IEC 60332-1-2
الحد الأدنى لنصف قطر الانحناء: 4 * OD
حجم البعد: انظر الورقة أدناه
|
يكتب |
موصل |
العزل |
الخصائص الكهربائية |
|||
|
المنطقة الاسمية |
هيكل موصل |
سمك العزل |
القطر الإجمالي |
مقاومة الموصل عند 20 درجة مئوية كحد أقصى |
||
|
(مم) |
||||||
|
مم |
رقم/مم |
مم |
دقيقة |
الأعلى |
Ω／كم |
|
|
H07V-U |
1.5 |
1/1.38 |
0.7 |
2.6 |
3.2 |
12.1 |
|
2.5 |
1/1.78 |
0.8 |
3.2 |
3.9 |
7.41 |
|
|
4 |
1/2.25 |
0.8 |
3.6 |
4.4 |
4.61 |
|
|
6 |
1/2.76 |
0.8 |
4.1 |
5 |
3.08 |
|
|
H07V-R |
1.5 |
7/0.52 |
0.7 |
2.7 |
3.3 |
12.1 |
|
2.5 |
7/0.67 |
0.8 |
3.3 |
4 |
7.41 |
|
|
4 |
7/0.84 |
0.8 |
3.8 |
4.6 |
4.61 |
|
|
6 |
7/1.03 |
0.8 |
4.3 |
5.2 |
3.08 |
|
|
10 |
7/1.32 |
1.0 |
5.6 |
6.7 |
1.83 |
|
|
16 |
7/1.67 |
1 |
6.4 |
7.8 |
1.15 |
|
|
25 |
7/2.10 |
1.2 |
8.1 |
9.7 |
0.727 |
|
|
35 |
7/2.47 |
1.2 |
9 |
10.9 |
0.524 |
|
|
50 |
19/1.75 |
1.4 |
10.6 |
12.8 |
0.387 |
|
|
70 |
19/2.10 |
1.4 |
12.1 |
14.6 |
0.268 |
|
|
95 |
19/2.48 |
1.6 |
14.1 |
17.1 |
0.193 |
|
|
120 |
37/2.00 |
1.6 |
15.6 |
18.8 |
0.153 |
|
|
150 |
37/2.22 |
1.8 |
17.3 |
20.9 |
0.124 |
|
|
185 |
37/2.48 |
2 |
19.3 |
23.3 |
0.0991 |
|
|
240 |
61/2.22 |
2.2 |
22 |
26.6 |
0.0754 |
|
|
H07V-K |
1.5 |
30/0.24 |
0.7 |
2.8 |
3.4 |
13.3 |
|
2.5 |
49/0.24 |
0.8 |
3.4 |
4.1 |
7.98 |
|
|
4 |
56/0.29 |
0.8 |
3.9 |
4.8 |
4.95 |
|
|
6 |
83/0.29 |
0.8 |
4.4 |
5.3 |
3.30 |
|
|
10 |
74/0.40 |
1.0 |
5.7 |
6.8 |
1.91 |
|
|
16 |
117/0.40 |
1 |
6.7 |
8.1 |
1.21 |
|
|
25 |
182/0.40 |
1.2 |
8.4 |
10.2 |
0.78 |
|
|
35 |
256/0.40 |
1.2 |
9.7 |
11.7 |
0.554 |
|
|
50 |
367/0.40 |
1.4 |
11.5 |
13.9 |
0.386 |
|
|
70 |
320/0.51 |
1.4 |
13.2 |
16 |
0.272 |
|
|
95 |
423/0.51 |
1.6 |
15.1 |
18.2 |
0.206 |
|
|
120 |
541/0.51 |
1.6 |
16.7 |
20.2 |
0.161 |
|
|
150 |
675/0.51 |
1.8 |
18.6 |
22.5 |
0.129 |
|
|
185 |
822/0.51 |
2 |
20.6 |
24.9 |
0.106 |
|
|
240 |
1088/0.51 |
2.2 |
23.5 |
28.4 |
0.0801 |
|

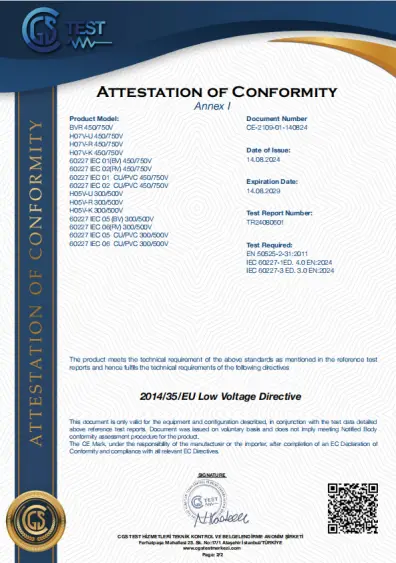

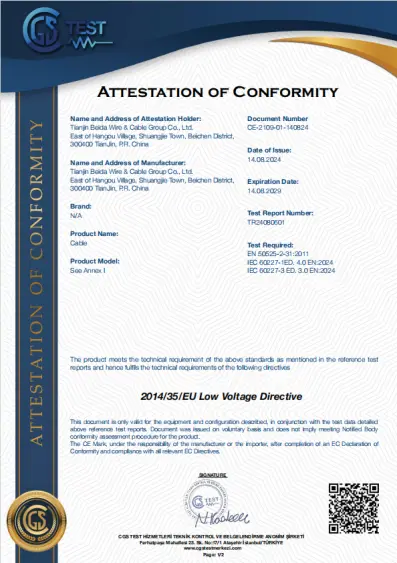

شهادة CE
المعيار: إن 50525-3-21، إيك 60227-1، إيك 60227-3
التسليم في الوقت المناسب
لدينا نظام إنتاج فعال مع دورات إنتاج قصيرة، مما يسمح لنا بإكمال الطلبيات في وقت قصير.
مخزون كبير
تعتبر Beida موردًا محترفًا، ونحن نحتفظ بمخزون كبير في مستودعاتنا، مما يمكننا من الشحن على الفور. مهما كانت مواصفات الكابل التي تحتاجها، يمكننا الرد عليها بسرعة.
معايير الجودة
يتم تصنيع منتجاتنا بدقة وفقًا لمعيار EN 50525، كما أن جودتنا معتمدة عالميًا. يخضع كل كابل لفحوصات جودة متعددة.
خيارات التعبئة والتغليف
تتوفر تعبئة الكابلات في شكل بكرة أو حزمة، مما يوفر خيارات نقل أكثر مرونة ويسمح لك باختيار طريقة التغليف الأكثر ملاءمة بناءً على احتياجاتك الفعلية.
كابلات مقاومة للحريق ومثبطات اللهب مخصصة
إذا كانت لديك متطلبات محددة، يمكننا إنتاج كابلات مقاومة للهب ومقاومة للحريق بدرجات مختلفة، مما يضمن السلامة الكافية والأداء المعزز للحماية من الحرائق حتى عندما يتم استخدام الكابلات في بيئات خاصة.
تفاصيل التغليف:
يتم تحديده حسب الكمية والمتطلبات التي تشتريها. يمكن التفاوض عليها.
الميناء: ميناء تيانجين
التسليم: عن طريق البحر، عن طريق الجو، عن طريق التعبير.
