كابل الطاقة غير المدرع المُغلف بـ XLPE المعزول LSZH

كابلات الطاقة غير المدرعة والمغلفة بـ XLPE المعزولة LSZH هي منتجات عالية الجودة تقدمها Tianjin Beida، ونحن شركة مصنعة وموردة موثوقة. تستخدم هذه السلسلة من الكابلات عزل XLPE المنتج من خلال عملية الربط المتقاطع المادي، والتي لا تمتلك فقط خصائص كهربائية ممتازة (مقاومة لدرجة الحرارة تصل إلى 90 درجة مئوية، مع حد درجة حرارة تشغيل أعلى بنسبة 30% أعلى من كابلات PVC)، ولكنها تحقق أيضًا اختراقًا مزدوجًا في تثبيط اللهب والصداقة للبيئة من خلال تعديل الهيكل الجزيئي. يتكون غلافه الخارجي من مادة بولي أوليفين منخفضة الدخان وخالية من الهالوجين، ولا تنتج سوى كمية ضئيلة من الدخان الأبيض أثناء الاحتراق، وتفي كثافة الدخان ونفاذية الضوء بأعلى متطلبات معيار GB/T 17651، مما يضمن بقاء الرؤية في مشاهد الحريق ضمن نطاق آمن.

في الوقت الحالي، شكلت سلسلة كابلات Beida مصفوفة منتجات كاملة، تغطي جميع مستويات الجهد من 0.6/1 كيلو فولت إلى 26/35 كيلو فولت، وجميع المقاطع العرضية للموصلات من 1.5 مم² إلى 1000 مم². من بينها، نوع WDZ-YJY مناسب للبيئات الداخلية الجافة، في حين أن نوع WDZ-YJY23 لديه صيغة غمد محسنة للبيئات الرطبة، ونوع WDZ-YJY43، مع تصميم الطبقة الطولية المضافة المقاومة للماء، يمكنه تلبية احتياجات السيناريوهات الخاصة مثل ممرات الأنابيب تحت الأرض.

هيكل المنتج

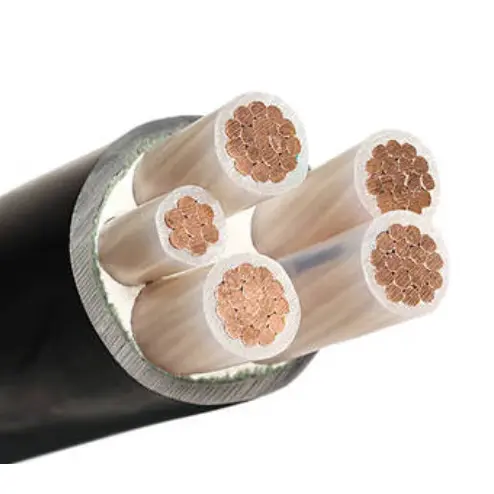

يتكون كابل الطاقة غير المدرع والمغلف بـ LSZH المعزول بـ XLPE من موصل نحاسي T1R وعزل XLPE وغمد بولي أوليفين LSOH.

الموصل: موصل من النحاس أو الألومنيوم، مستدير أو على شكل دائري، الفئة 2 إلى IEC 60228

وGB/T 3956-2008، بالنسبة لمساحة المقطع العرضي لا تزيد عن 6 مم²، جولة صلبة

يمكن استخدام موصل، الفئة 1 إلى IEC 60228 وGB/T 3956-2008.

العزل: يجب أن تكون سماكة العزل وخصائص المادة طبقاً للمواصفة IEC 60502 وGB/T 12706.

اللون الأساسي: 1 قلب: أحمر أو أصفر أو أخضر أو ​​أزرق أو أسود

2 النوى: الأحمر والأزرق أو الأحمر والأسود

3 النوى: الأصفر والأخضر والأحمر أو الأحمر والأصفر والأزرق

4 النوى: الأصفر والأخضر والأحمر والأزرق أو الأحمر والأصفر والأزرق والأسود

5 النوى: الأصفر والأخضر والأحمر والأزرق والأسود أو الأحمر والأصفر والأزرق والأسود والأخضر

ما فوق 5 قطع: نواة بيضاء برقم أسود أو الاتفاقية الفنية مع العميل

الغلاف الخارجي: يجب أن تكون سماكة الغلاف وخصائص المادة مطابقة للمواصفة IEC 60502 وGB/T 12706.

الكابل المقاوم للهب: يجب استخدام مادة الغلاف الخارجي من مادة البولي أوليفين LSOH المقاومة للهب. يمكن تصنيف درجات مثبطات اللهب إلى ثلاث فئات: المجموعة A، B، وC.

كابل مقاومة الحريق: يجب لف طبقتين من شريط الميكا حول الموصل.

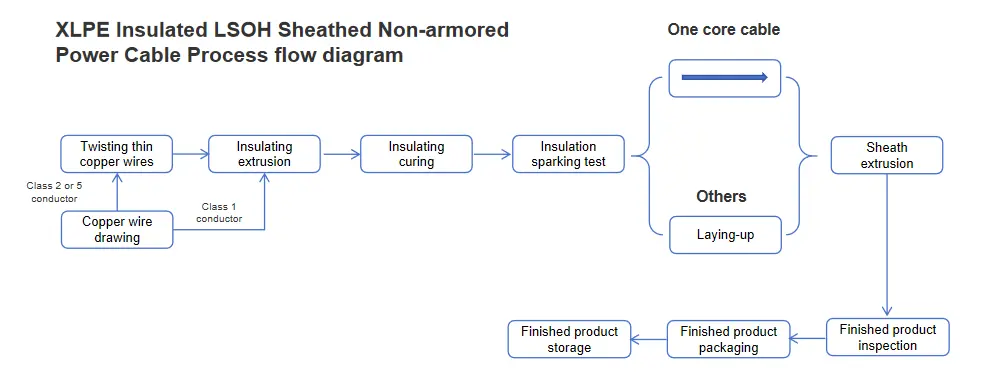

مخطط تدفق العملية

تطبيق المنتج

لمترو الأنفاق والأنفاق تحت الأرض وهندسة الدفاع الجوي المدني وغيرها من مباني المصانع المهمة الهندسية المغلقة تحت الأرض والمختبرات الرئيسية ومراكز البيانات والمصانع الكيماوية والمباني الشاهقة والمستشفيات ومراكز التسوق والمدارس وصالات الألعاب الرياضية ودور السينما ومحطات السكك الحديدية عالية السرعة / غرف انتظار المطار وغيرها من الأماكن المزدحمة ذات المتطلبات العالية للسلامة والتآكل.

مقارنة مع الكابلات المغلفة PVC العادية

معلمة الأداء

المنتج لديه الجهد المقنن 0.6/1 كيلو فولت. أثناء الاختبار، تم تطبيق جهد اختبار يصل إلى 3.5 كيلو فولت وتم الحفاظ عليه لمدة 5 دقائق دون أي عطل، مما يدل على أداء عزل موثوق. فيما يتعلق بمقاومة الموصل، عند 20 درجة مئوية، فإن قيمة مقاومة الموصل تتوافق بشكل صارم مع معايير IEC 60228 أو GB/T 3956، مما يضمن الأداء الكهربائي المستقر.

فيما يتعلق بالقدرة على التكيف مع درجات الحرارة، فإن المنتج يعرض أداءً ممتازًا، ويعمل بثبات على نطاق واسع من درجات الحرارة من -5 درجة مئوية إلى +90 درجة مئوية. حتى في ظل ظروف الدائرة القصيرة، يمكنه تحمل درجات حرارة تصل إلى +250 درجة مئوية دون ضرر. فيما يتعلق بأداء الثني، يحدد المنتج حدًا أدنى لنصف قطر الانحناء يبلغ 15 ضعفًا للقطر الخارجي والحد الأدنى لنصف قطر الانحناء الثابت يبلغ 10 أضعاف القطر الخارجي، مما يضمن المرونة أثناء التثبيت والاستخدام.

علاوة على ذلك، فإن كابل الطاقة غير المدرع والمغلف بـ XLPE المعزول LSZH يلبي المعايير العالية في تثبيط اللهب ومقاومة الحريق. إن مقاومة اللهب تتوافق مع معايير IEC 60332 أو GB/T 19666، مما يمنع بشكل فعال انتشار الحريق؛ تتوافق مقاومته للحريق مع معايير IEC 60331 أو GB/T 19666، مما يضمن الحفاظ على وظائف معينة حتى في الظروف القاسية مثل الحرائق. في الوقت نفسه، تلتزم قيمة الرقم الهيدروجيني للمنتج وموصليته بشكل صارم بمعايير IEC 60754 وGB/T 19666-2019، ويتوافق نفاذية الضوء مع معايير IEC 61034 وGB/T 19666-2019، ويتوافق إجمالي إطلاق غاز حمض الهالوجين أيضًا مع معايير IEC 60754 وGB/T 19666-2019، مما يضمن بشكل شامل سلامة المنتج والود البيئي.

القدرة الاستيعابية الحالية بالأمبير (A)

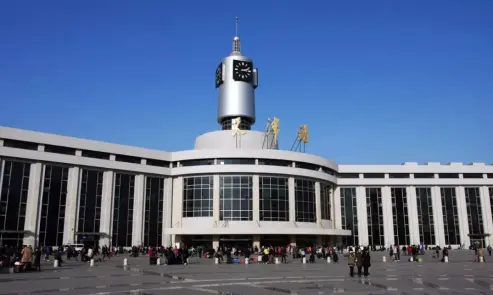

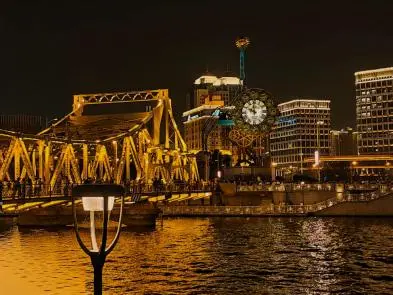

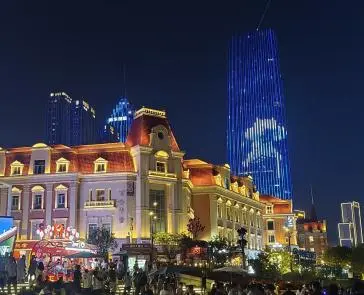

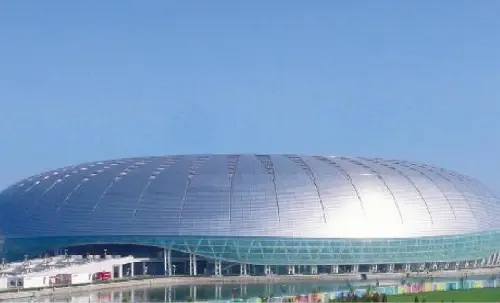

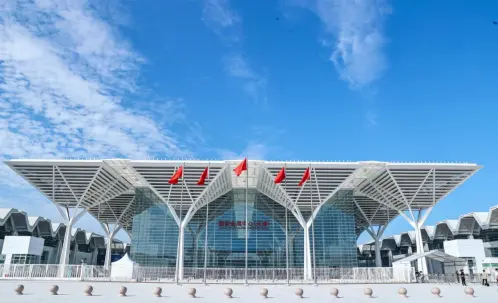

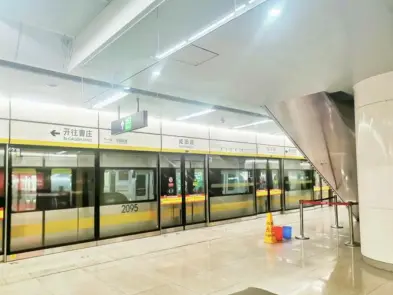

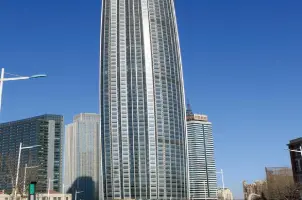

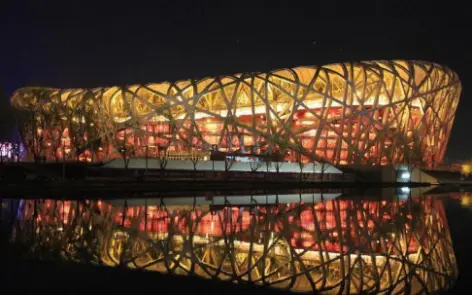

حالات متتالية

التعبئة والتغليف والتسليم

تفاصيل التغليف:

يتم تحديده حسب الكمية والمتطلبات التي تشتريها. يمكن التفاوض عليها.

الميناء: ميناء تيانجين

التسليم: عن طريق البحر، عن طريق الجو، عن طريق التعبير.
