تُستخدم كابلات BBTRZ المرنة المقاومة للحريق كخط إمداد الطاقة الرئيسي من المحطة الفرعية (أو غرفة التوزيع الرئيسية) إلى نظام الحماية من الحرائق، أو في المواقع الخاصة والفئة الأولى. يجب استخدامها ككابلات مقاومة للحريق من الفئة A أو كبديل للاستخدام طويل الأمد للكابلات المقاومة للهب منخفضة الدخان والخالية من الهالوجين بدرجة 90 درجة مئوية. تُستخدم هذه الكابلات في تطبيقات التثبيت الثابتة.

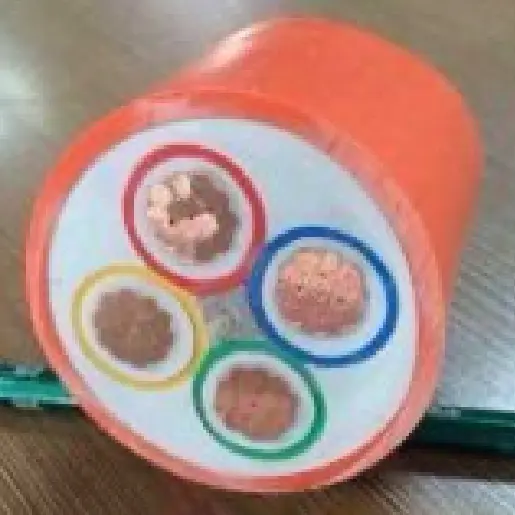

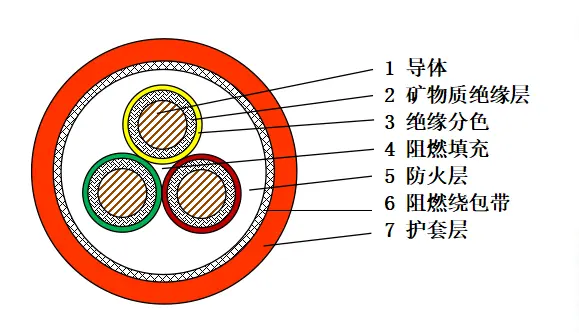

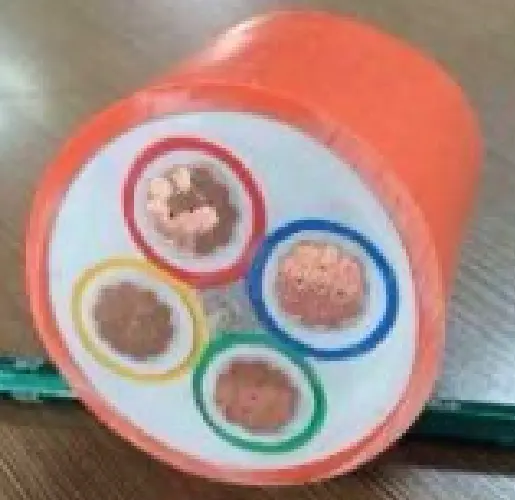

تصميم هيكل الكابل دقيق ومهني. يستخدم جزء الموصل إما النوع الأول أو الثاني من موصل النحاس الملدن، والذي يتميز بالموصلية الممتازة والمرونة، مما يلبي احتياجات نقل الطاقة لمختلف السيناريوهات.
تستخدم الطبقة العازلة المعدنية شريط الميكا المغلف المقاوم للحريق، والذي، نظرًا لخصائص المواد الفريدة، يمكن أن يمنع بشكل فعال انتشار الحريق في مواجهة درجات الحرارة العالية أو اللهب، مما يوفر حماية موثوقة من الحريق للكابل.
الطبقة العازلة المرمزة بالألوان تستخدم مادة البولي إيثيلين العازلة المترابطة، مع طرق مختلفة لترميز الألوان. يمكن إضافة ملون عازل، أو يمكن استخدام الأشرطة الملونة، والخيوط الملونة، وما إلى ذلك، مما يسهل التعرف السريع والدقيق على الدوائر أثناء تركيب الكابل وصيانته.
في عملية تعبئة الكابلات، يتم استخدام مواد الحشو المقاومة للهب في المركز لمنع انتشار اللهب. وفي الوقت نفسه، يمكن استخدام شريط التغليف لربط مواد التعبئة لضمان التعبئة المحكمة والاستقرار الهيكلي.
تتكون الطبقة المقاومة للحريق من معادن وأشرطة تغليف. أولاً، يتم بثق طبقة من المواد المعدنية، التي تمتلك مزايا مثل مقاومة الحريق، وتحمل الحريق، ومقاومة درجات الحرارة العالية، والعزل الحراري، على قلب الكابل لبناء حاجز ضد الحريق. الطبقة الخارجية محمية بشريط مقاوم للهب ملفوف حولها لتعزيز تأثير مقاومة الحريق وضمان التشغيل الآمن للكابل في البيئات القاسية.
الغلاف مصنوع من مادة البولي أوليفين الخالية من الهالوجين، منخفضة الدخان، المقاومة للهب، والتي تظهر خصائص مثبطة للهب ممتازة ولا تنتج أي دخان ضار أثناء الاحتراق، وبالتالي تقليل الضرر على الموظفين والبيئة. يكون الغمد عادةً باللون البرتقالي أو اليوسفي، وهو ملفت للنظر ويسهل التعرف عليه. ويمكن أيضًا تلوينه باللون الأسود عند الطلب لتلبية احتياجات سيناريوهات الاستخدام المختلفة.
الجهد المقدر لكابلات BBTRZ المرنة المقاومة للحريق هو 0.6 / 1 كيلو فولت. خلال مرحلة الاختبار، تم تطبيق جهد اختبار 3.5 كيلو فولت لمدة 5 دقائق، ولم يحدث أي عطل. حد درجة حرارة التشغيل المسموح به على المدى الطويل لموصل الكابل هو 90 درجة مئوية. عند وضع الكابل، يجب ألا تقل درجة الحرارة المحيطة عن 0 درجة مئوية. الحد الأدنى لنصف قطر الانحناء هو 12 ضعف القطر الخارجي للكابل (12*OD). تتكون الطبقة العازلة المعدنية من طبقات متعددة من شريط الميكا ذات خصائص مقاومة للحريق.
فيما يتعلق بمقاومة الحريق، يلبي هذا الكابل متطلبات معايير الشركة والمعيار IEC 60331-1، مع مدة احتراق تصل إلى 180 دقيقة. فيما يتعلق بمقاومة الموصل عند 20 درجة مئوية، يجب أن يتوافق مع مواصفات الموصلات النحاسية الملدنة من النوع 1 أو النوع 2 كما هو موضح في GB/T 3956 وIEC 60228. أما بالنسبة لمقاومة العزل، فيجب ألا تقل مقاومة عزل الكابل عن 100 متر مكعب عند درجة الحرارة المحيطة.
بالإضافة إلى ذلك، يجب أن يخضع الكابل النهائي لاختبار مقاومة الحريق، مع اتباع طريقة الاختبار لأحكام GB/T 19216.21. يتم ضبط درجة الحرارة للتعرض للحريق على 950~1000 درجة مئوية، مع مدة 180 دقيقة، تليها فترة تبريد تبلغ 15 دقيقة. خلال هذه الفترة، يجب ألا يظهر الكابل دوائر قصيرة أو دوائر مفتوحة.
|
العد الأساسي |
1 |
2、3 |
4 |
5 |
3+1、3+2 |
4+1 |
|
المقطع العرضي مم2 |
25~630 |
1.5~300 |
1.5~240 |
1.5~185 |
4~300 |
4~240 |
مزايا وعيوب الكابل المرن المقاوم للحريق BBTRZ مقارنة بالكابل المعدني المعزول BTTZ:
المزايا:
عزل الكابلات ليس عرضة لامتصاص الرطوبة وله أداء عزل مستقر.
يمكن إنتاج نوى متعددة بأطوال ثابتة، مما يقلل من عدد الموصلات الوسيطة في الكابلات.
الهيكل مرن، مما يسهل ثني الكابل ويقلل من صعوبة مده.
يمكن استخدام الكابلات دون نهايات مخصصة، مما يقلل من تكلفة الملحقات.
العيوب: مقاومة الحريق أقل قليلاً ولا يمكنها تلبية متطلبات BS 8491.
الحد الأقصى لدرجة حرارة التشغيل هي 90 درجة مئوية، والتي لا تصل إلى 250 درجة مئوية لـ BTTZ
يمكن أن يفي أعلى مستوى من أداء الاحتراق بمتطلبات الفئة B1، لكنه لا يمكنه تلبية متطلبات الفئة A.

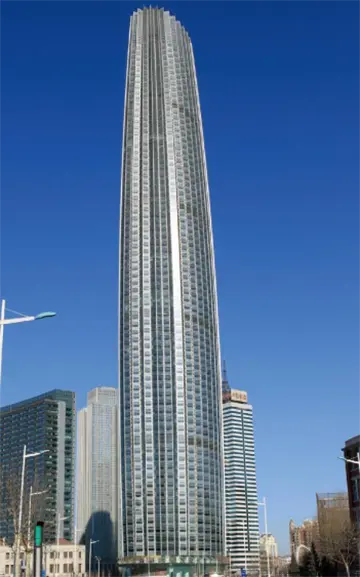

مبنى شاهق

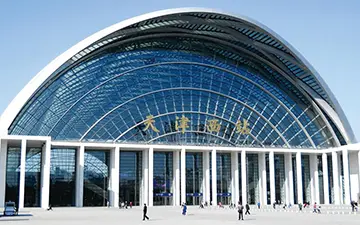

محطة سكة حديد
محطة المطار
الأماكن ذات الأهمية التاريخية والجمال الخلاب
تفاصيل التغليف:
يتم تحديده حسب الكمية والمتطلبات التي تشتريها. يمكن التفاوض عليها.
الميناء: ميناء تيانجين
التسليم: عن طريق البحر، عن طريق الجو، عن طريق التعبير.
