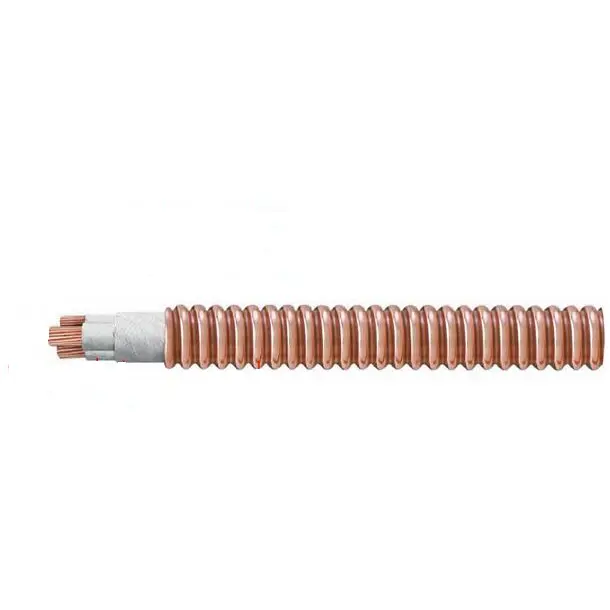

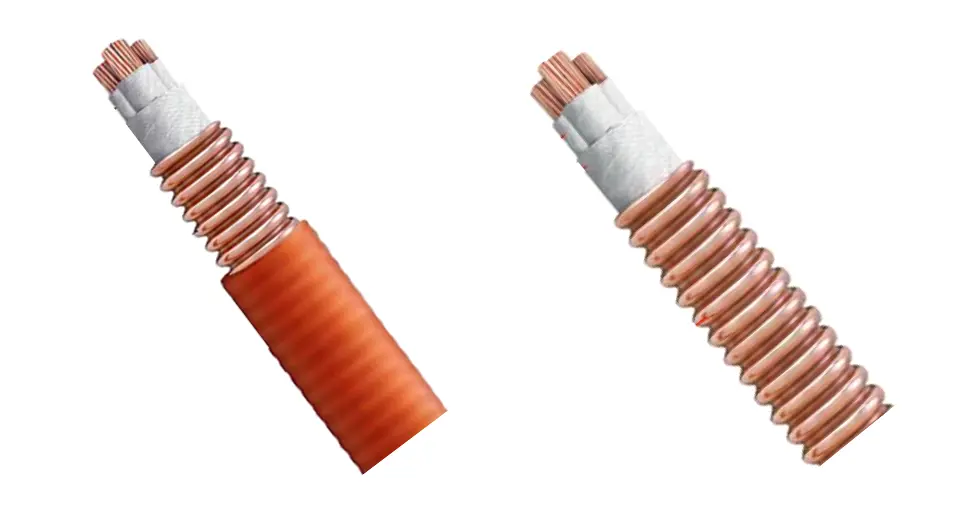

اختر Tianjin Beida كشركة مصنعة وموردة لك، واختر حل الكابلات النحاسية المموجة المقاومة للحريق RTTZ الموثوق به. يمكننا أن نقدم أسعار المصنع مباشرة.
|
نموذج الكابل |
السيناريوهات القابلة للتطبيق |
سيناريوهات التطبيق |
|
رتز |
الجهد الكهربي المقدر 0.6/1 كيلو فولت أو أقل، مناسب لنقل الطاقة وتوزيعها في الأماكن ذات متطلبات الحماية العالية من الحرائق، خاصة لمكافحة الحرائق وخطوط إمداد الطاقة في حالات الطوارئ |
المباني الشاهقة والمستشفيات ومترو الأنفاق والأنفاق ومراكز البيانات ومراكز التسوق وقاعات المعارض والجراجات وأماكن الترفيه والصناعات الكيماوية والمعادن وغيرها من المواقع ذات درجات الحرارة العالية/القابلة للاشتعال والانفجار |
|
WD-RTTYZ |
كما هو الحال مع RTTZ، فإنه مطلوب أيضًا لتلبية متطلبات الدخان المنخفض والخالية من الهالوجين ومثبطات اللهب للمساحات المغلقة كثيفة الاستخدام للموظفين |
المناطق ذات المتطلبات الصارمة لسمية الدخان ونفاذية الضوء، مثل مترو الأنفاق ومحطات الطاقة النووية والمدارس والمستشفيات ومصانع الأغذية والمباني السكنية الشاهقة والمجمعات الكبيرة |

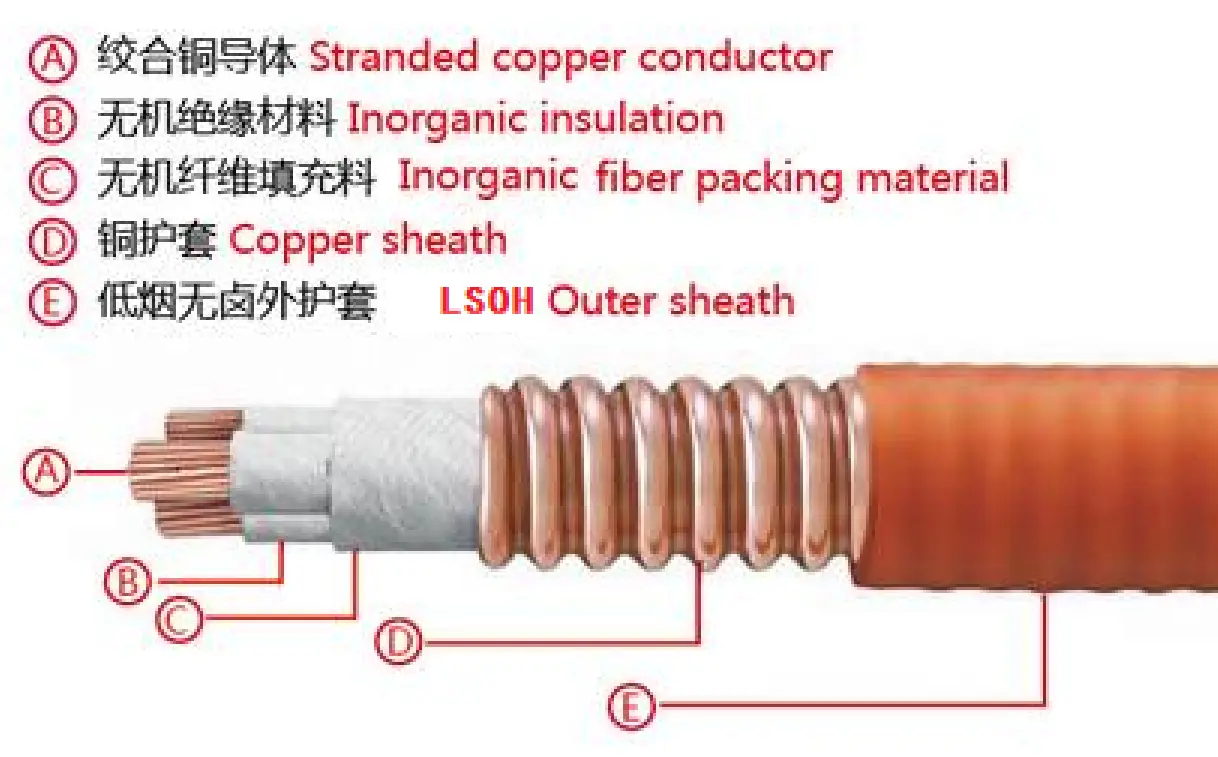

بناء الكابلات والمتطلبات الفنية
الموصل: اعتماد النوع الأول أو الثاني من موصل النحاس الملدن.
الطبقة العازلة المعدنية: يتم تصنيعها عن طريق تغليف شريط الميكا المقاوم للحريق أو أشرطة العزل المعدنية الأخرى ذات الوظائف المماثلة.
تجميع الكابلات والطبقة الواقية: قلوب الكابلات مملوءة بإحكام بمواد تمتلك خصائص مقاومة للهب ومقاومة للحريق، والطبقة الواقية مكونة من شريط مناسب مقاوم للهب ومقاوم للحريق ملفوف حولها.
الغلاف المعدني النحاسي: يتم إنتاجه باستخدام تقنية اللحام بقوس الأرجون بشريط النحاس والمموج.
طبقة الغلاف: مصنوعة من مادة تغليف البولي أوليفين الخالية من الهالوجين ومنخفضة الدخان والمثبطة للهب. بشكل عام، يكون لونه برتقاليًا أو يوسفي، ولكن يمكن اختيار اللون الأسود وفقًا للمتطلبات.
الجهد المقدر للكابل النحاسي المموج المقاوم للحريق RTTZ هو 0.6 / 1 كيلو فولت. يتم ضبط جهد الاختبار على 3.5 كيلو فولت، ويتم تطبيق الجهد بشكل مستمر لمدة 5 دقائق دون حدوث أي عطل خلال هذه الفترة. الحد الأقصى لدرجة حرارة التشغيل المسموح بها على المدى الطويل لموصل الكابل هو 90 درجة مئوية.
عند وضع الكابلات، يجب ألا تقل درجة الحرارة المحيطة عن 0 درجة مئوية. الحد الأدنى لنصف قطر الانحناء هو 12 مرة القطر الخارجي للكابل. تم تصنيع الطبقة العازلة المعدنية بعناية باستخدام طبقات متعددة من شريط الميكا المقاوم للحريق.
عند 20 درجة مئوية، يجب أن تتوافق مقاومة الموصل بشكل صارم مع المعايير المحددة للموصلات النحاسية الملدنة من النوع 1 أو النوع 2 في GB/T 3956 وIEC 60228. عند درجة الحرارة المحيطة، يجب ألا تقل مقاومة عزل الكابل عن 100 متر مكعب.
فيما يتعلق باختبار مقاومة الحريق، فهو يلبي تمامًا المتطلبات القياسية لـ GB/T 34926. طريقة الاختبار المحددة هي كما يلي:
أولاً، إجراء اختبارات C، W، Z وفقًا لمعيار BS 6387؛
ثانياً: يجب أن يتم الاختبار وفقاً لأحكام المواصفة BS 8491؛
ثالثًا، إجراء اختبار مقاومة الحريق وفقًا لـ GB/T 19216.21، مع التحكم في درجة الحرارة عند 950~1000 درجة مئوية، ومدة التعرض للحريق 180 دقيقة، وفترة التبريد 15 دقيقة. خلال هذه الفترة، يجب ألا يظهر الكابل دوائر قصيرة أو دوائر مفتوحة.
رمز المنتج
كابل ميكا مغلف بالنحاس المموج المعزول بالمعادن ………R
الغلاف الخارجي من مادة البولي أوليفين ........... Y
موصل النحاس .......................... ت
خالي من الهالوجين ومنخفض الدخان .......................... WD (اختياري)
غمد النحاس .......................... ت
درجات مثبطات اللهب A/B/C... ZA/B/C
شريط الميكا ........................................................................................... Z
الفولطية ………………… 0.6/1
|
العد الأساسي |
1 |
2 |
3 |
4 |
5 |
3+1、3+2 |
4+1 |
|
المقطع العرضي مم2 |
25~630 |
1.5~300 |
1.5~240 |
1.5~185 |
1.5~150 |
4~185 |
4~150 |
طريقة التمديد: يمكن وضعها في الأنفاق، وخنادق الكابلات، والصواني، والأحواض، والأعمدة، مما يدعم الوضع المكشوف والمخفي. بالنسبة للكابلات أحادية النواة، يُحظر استخدام مواد موصلة مغناطيسية (مثل سلك الحديد) للتثبيت لتجنب فقدان التيار الدوامي.
الانحناء والامتداد: التحكم في نصف قطر الانحناء وفقًا لمواصفات الشركة المصنعة. مرجع لامتداد التعليق الأفقي: بالنسبة للأقطار الخارجية ≥20 مم، يكون الامتداد 400 مم؛ بالنسبة لأولئك الذين يزيد طولهم عن 20 مم، يكون الامتداد 800 مم. لامتداد الدعم الرأسي: بالنسبة للأقطار الخارجية ≥20 مم، يكون الامتداد 1500 مم؛ بالنسبة لأولئك الذين يزيد طولهم عن 20 مم، يكون الامتداد 1000 مم.
الفك والتثبيت: قم بفك الكابل وفقًا للاتجاه المحدد على بكرة الكابل لتجنب التواء؛ راجع المتطلبات المذكورة أعلاه فيما يتعلق بفترة التثبيت داخل علبة الكابلات.
التصنيع الطرفي: قم بإزالة ما يقرب من 300 مم من العزل من الموصل النهائي، وقم بتجعيد مقدمة السلك، واستخدم مقياس الضخامة لاختبار مقاومة العزل بين الغلاف النحاسي والموصل، وكذلك بين الموصلات. بعد التأكد من أن مقاومة العزل مرضية، قم بتطبيق غلاف قابل للانكماش بالحرارة للإغلاق.
الموصلات المتوسطة: يفضل استخدام موصلات نهائية ذات معدل مقاومة للحريق يتوافق مع معدل مقاومة جسم الكابل. أثناء التثبيت في الموقع، من الضروري التأكد من الختم والعزل لتقليل نقاط الخطأ.
التحكم في درجة الحرارة: أثناء التشغيل العادي، يجب ألا تتجاوز درجة حرارة الموصل 90 درجة مئوية. عندما يكون الموصل غير قابل للمس ولا يتلامس مع المواد القابلة للاشتعال، يمكن رفع درجة حرارة الغلاف إلى 105 درجة مئوية.
اختبار العزل: استخدم جهاز الميجر بانتظام لاختبار مقاومة العزل للتأكد من عدم وجود رطوبة أو تلف؛ يجب تأريض الغلاف النحاسي بشكل موثوق لضمان السلامة.
الوقاية من الخسارة والحماية: تجنب خدش الغلاف بأشياء حادة، وأضف أكمامًا واقية عند المرور عبر ألواح الجدران/الأرضية لمنع حدوث أضرار ميكانيكية.
تفاصيل التغليف:
يتم تحديده حسب الكمية والمتطلبات التي تشتريها. يمكن التفاوض عليها.
الميناء: ميناء تيانجين
التسليم: عن طريق البحر، عن طريق الجو، عن طريق التعبير.
