كابل الطاقة BS 5467

شراء كابل الطاقة BS 5467 من مصنع Tianjin Beida، يمكننا تقديم أسعار المصنع مباشرة. يتوافق هذا النوع من الكابلات مع المعايير البريطانية ويمكن استخدامه لإمدادات الطاقة وخطوط التحكم. إنه محمي بدرع من الأسلاك الفولاذية ويمكنه تحمل قوى الشد والضغط المحددة. ويمكن استخدامه داخل المباني أو دفنه مباشرة تحت الأرض.

إرسال استفسار

وصف المنتج

كابل الطاقة القياسي BS 5467 مصمم جيدًا ويعمل بكامل طاقته، ومناسب لكل من خطوط إمداد الطاقة والتحكم، مما يوفر حلاً مستقرًا وموثوقًا لنقل الطاقة لمختلف التطبيقات الصناعية والمدنية. يعد درعها الفريد من نوعه من الأسلاك الفولاذية من أبرز المعالم. لا يعمل هذا التصميم على تعزيز القوة الميكانيكية للكابل فحسب، مما يمكنه من تحمل قوى الشد والضغط ومقاومة الأضرار المادية الخارجية بشكل فعال، ولكنه أيضًا يحسن بشكل كبير من متانته وعمر الخدمة، ويحافظ على التشغيل المستقر حتى في البيئات القاسية.

يتميز كابل الطاقة BS 5467 الخاص بـ Tianjin Beida أيضًا بقدرة ممتازة على التكيف البيئي. سواء كان الأمر يتعلق بالأسلاك الداخلية في المباني الشاهقة أو المشاريع المعقدة تحت الأرض، فإن هذا الكابل يتعامل مع كل ذلك بسهولة. داخل المباني، يندمج بسلاسة مع أنماط الديكور المختلفة، مما يوفر الجمالية والعملية على حد سواء. بينما عند دفنه تحت الأرض، فإن مقاومته الفائقة للتآكل والماء تضمن بقاء الكابل غير متأثر بالعوامل البيئية أثناء الدفن على المدى الطويل، مما يوفر نقلًا مستمرًا ومستقرًا للطاقة.

هيكل المنتج

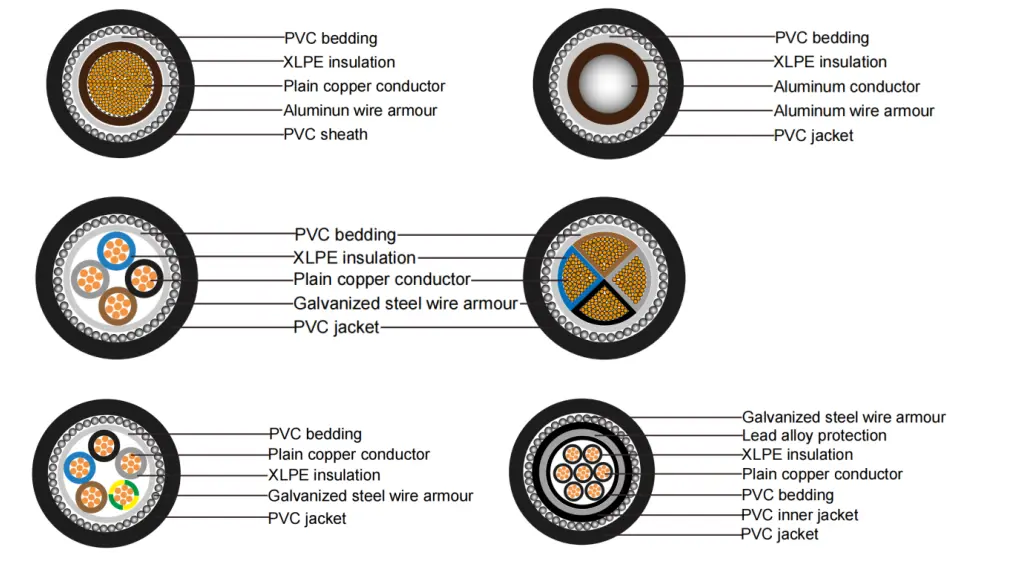

Bs 5467 Power Cable

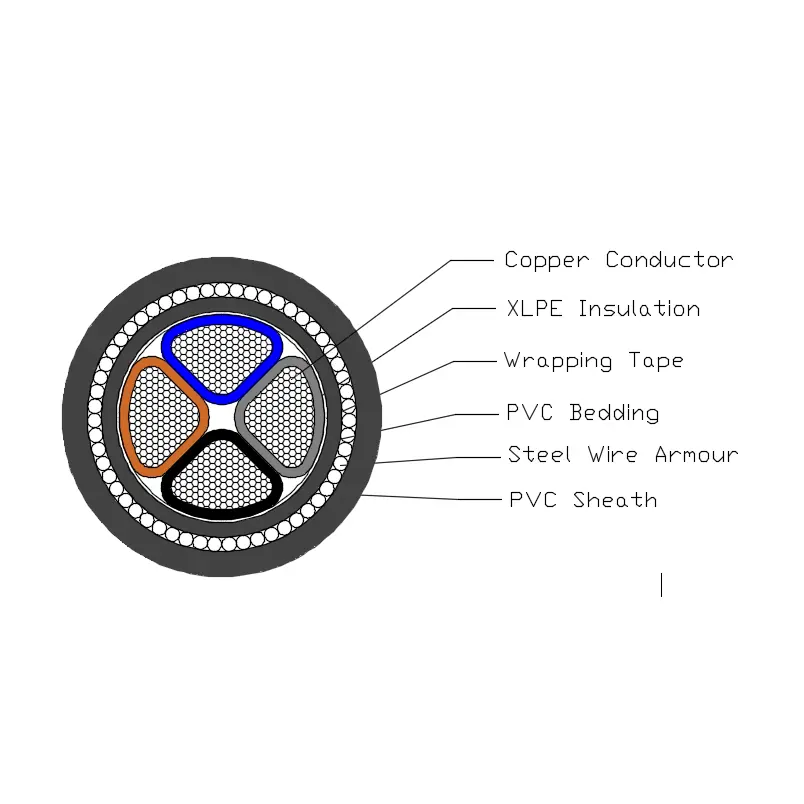

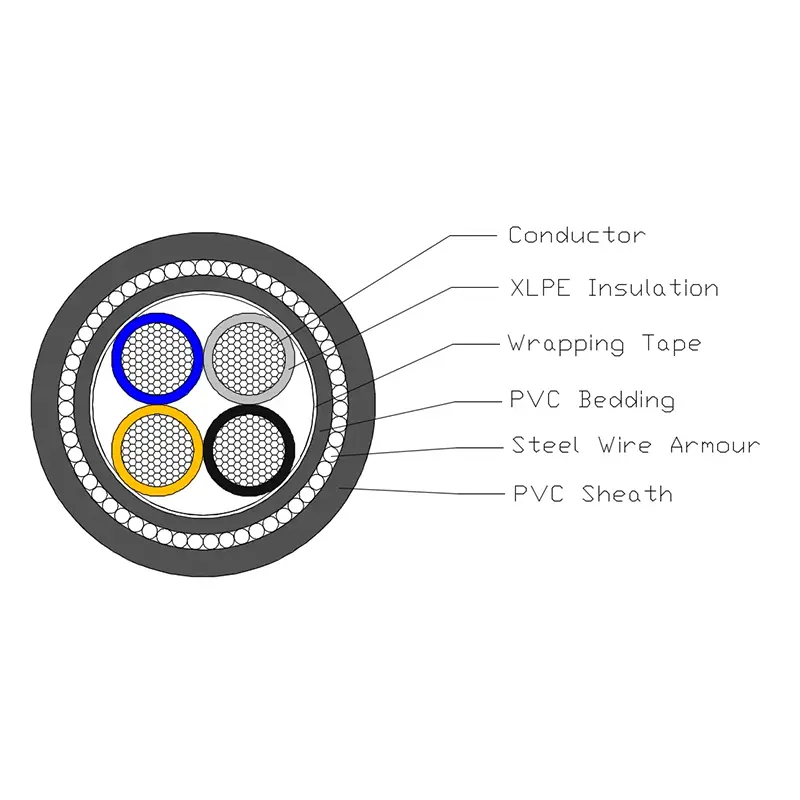

يتكون كابل الطاقة SWA المُغلف بـ PVC المعزول بـ XLPE من موصل نحاسي T1R وعزل XLPE وأغطية PVC ودرع السدود الفولاذية وغمد PVC.

الموصل: موصل من النحاس أو الألومنيوم الصلب، دائري أو على شكل، فئة 2 إلى BS EN 60228.

العزل: نوع XLPE GP8 وفقًا للمواصفة BS 7655-1.3

اللون الأساسي: 1 الأساسية: borwn أو الأزرق

2 النوى: borwn والأزرق

3 النوى: borwn، أسود، رمادي

4 النوى: الأزرق، borwn، الأسود، الرمادي

5 النوى: الأخضر/الأصفر والأزرق والبورن والأسود والرمادي

فوق 5 مراكز: نوى بيضاء برقم أسود

الفراش: يجب أن تكون الفراش مادة بوليمرية مقذوفة تتوافق مع درجة حرارة تشغيل الكابل.

درع الأسلاك الفولاذية: كابل أحادي النواة: درع أسلاك الألمنيوم

كابل متعدد النواة: درع من أسلاك الفولاذ

الغلاف الخارجي: يكون الغلاف من مادة PVC المبثوقة حسب النوع 9 المحدد في المواصفة BS 7655-4.2.

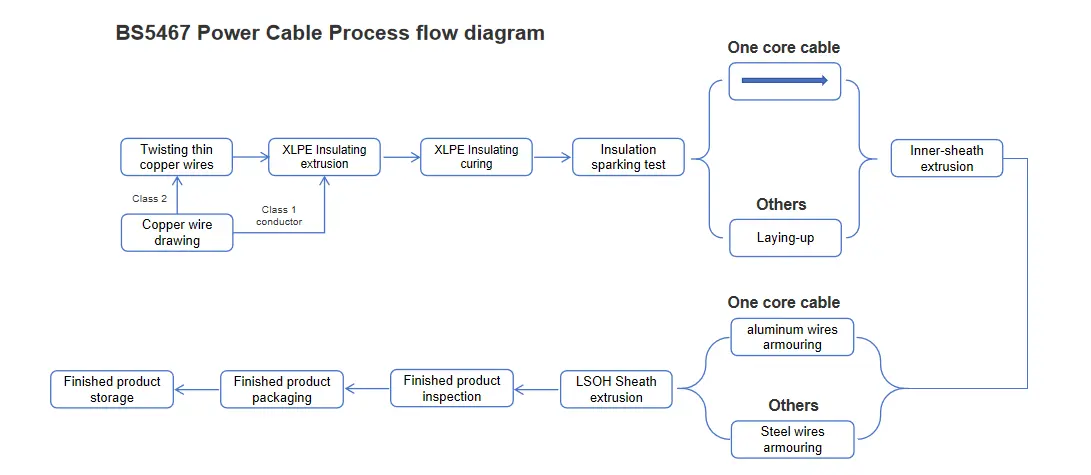

مخطط تدفق العملية

Bs 5467 Power Cable

معلمة الأداء

يمتلك كابل الطاقة BS 5467 معايير أداء كهربائية ومادية محددة بوضوح. يتم ضبط الجهد الكهربي المقدر على مستويين: 600 كيلو فولت و1000 كيلو فولت، مما يلبي متطلبات الجهد في سيناريوهات مختلفة. في اختبار السلامة الكهربائية، صمد المنتج أمام جهد اختبار 3.5 كيلو فولت لمدة 5 دقائق دون أي عطل، مما يدل بشكل كامل على موثوقية أداء العزل الكهربائي. فيما يتعلق بالقدرة على التكيف مع درجة الحرارة، فإن هذا المنتج لديه نطاق واسع لدرجة حرارة التشغيل ويمكن أن يعمل بثبات في البيئات من 0 درجة مئوية إلى +90 درجة مئوية. وفي الوقت نفسه، يمكن أن تصل درجة حرارة الدائرة القصيرة إلى +250 درجة مئوية، مما يدل على مقاومة ممتازة لدرجة الحرارة العالية. علاوة على ذلك، يتمتع هذا المنتج بمرونة رائعة، مع نصف قطر انحناء أدنى يبلغ 12 مرة قطره الخارجي، مما يسهل التركيب والأسلاك في البيئات المعقدة المختلفة. فيما يتعلق بمثبطات اللهب، فإن هذا المنتج يلبي معيار تصنيف مثبطات اللهب BS EN 60332-1-2، مما يقلل بشكل فعال من خطر نشوب حريق.

اختبار الكابل

اختبارات الكابلات الروتينية

اختبار مقاومة الموصل DC: قم بإجراء اختبار مقاومة الموصل DC عند 20 درجة مئوية. يجب أن تتوافق قيمة مقاومة التيار المستمر للموصل المقاسة بشكل صارم مع المتطلبات ذات الصلة في القسم 2 من معيار BS EN 60228.

اختبار جهد الكابل الكهربائي: قم بتطبيق جهد 3500 فولت على الكابل لمدة 5 دقائق. خلال هذه العملية، يجب ألا يتعرض الكابل لأي عطل.

اختبارات أخذ العينات

فحص هيكل الموصل: يجب أن يتوافق هيكل الموصل تمامًا مع المتطلبات الفنية المحددة في BS EN 60228.

فحص الأبعاد: يجب أن تتوافق أبعاد عزل الكابل والبطانة الداخلية ودرع السلك والغلاف مع المتطلبات المحددة في الجدول 3 من المواصفة BS 5467.

اختبار احتراق الكابل المفرد: يجب أن تتوافق نتائج اختبار احتراق الكابل المفرد مع متطلبات BS EN 60332-1-2.

اختبار النوع

أداء العزل: يجب أن يفي أداء العزل للكابل بالمتطلبات المحددة في المواصفة BS 7655-1-3.

أداء البطانة الداخلية: يجب أن يتوافق أداء البطانة الداخلية مع المتطلبات ذات الصلة بالبند 9.2 من المواصفة BS 5467.

أداء الغمد: يجب أن يفي أداء الغمد بالمتطلبات المحددة في المواصفة BS 7655-4-2.

اختبار التوافق: يجب أن تتوافق نتائج اختبار التوافق مع متطلبات الملحق ج للمواصفة BS 5467.

اختبار انكماش العزل: يجب أن يتوافق اختبار انكماش العزل مع متطلبات البند 18.3 من المواصفة BS 5467، ويجب أن يتم تنفيذ طريقة الاختبار وفقًا للمواصفة BS EN 60811-502.

اختبار انكماش الغلاف: يجب أن يتوافق اختبار انكماش الغلاف مع متطلبات البند 18.6 من المواصفة BS 5467.

اختبار مقاومة تمزق الغمد: يجب أن يفي اختبار مقاومة تمزق الغمد بمتطلبات الملحق د من المواصفة BS 5467.

حجم الهيكل

أقصى مقاومة للموصل والدروع
للكابل أحادي النواة عند 20 درجة مئوية
يكتب	أقصى مقاومة عند 20 درجة مئوية
منطقة المقطع العرضي الاسمية للموصل	موصل		درع من أسلاك الألمنيوم
منطقة المقطع العرضي الاسمية للموصل	نحاس	الألومنيوم	الكابلات مع موصل النحاس الذين تقطعت بهم السبل	الكابلات مع موصل الألومنيوم الذين تقطعت بهم السبل
مم²	Ω／كم	Ω／كم	Ω／كم	Ω／كم
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

أقصى مقاومة للموصل والدروع
للكابل من 2 إلى 5 مراكز عند 20 درجة مئوية
يكتب	أقصى مقاومة عند 20 درجة مئوية
منطقة المقطع العرضي الاسمية للموصل	موصل		درع من الأسلاك الفولاذية
	نحاس	الألومنيوم	الكابلات مع موصل النحاس الذين تقطعت بهم السبل
	نحاس	الألومنيوم	2 نواة	3 الأساسية	4 الأساسية	5 الأساسية
مم²	Ω／كم	Ω／كم	Ω／كم	Ω／كم	Ω／كم	Ω／كم
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

القدرة الاستيعابية الحالية بالأمبير (A)

كابل الطاقة العازل XLPE ذو الجهد الكهربي 0.6/1 كيلو فولت
القدرة الاستيعابية الحالية بالأمبير (A)
درجة الحرارة المحيطة: في الهواء: 40 درجة مئوية، في الأرض: 25 درجة مئوية
درجة حرارة الموصل: 90 درجة مئوية
معامل المقاومة الحرارية للتربة: 1.0k·m/W
يكتب	CU/XLPE/PVC، AL/XLPE/PVC، CU/XLPE/PVC/STA/PVC، AL/XLPE/PVC/STA/PVC، CU/XLPE/PVC/AWA/PVC، AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC، AL/XLPE/PVC، CU/XLPE/PVC/STA/PVC، AL/XLPE/PVC/STA/PVC، CU/XLPE/PVC/SWA/PVC، AL/XLPE/PVC/SWA/PVC
عدد النواة	جوهر واحد				النوى المتعددة
مساحة المقطع العرضي، مم²	في الهواء		في الأرض		في الهواء		في الأرض
مساحة المقطع العرضي، مم²	النحاس	آل	النحاس	آل	النحاس	آل	النحاس	آل
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
ملحوظة: درع الكابلات أحادية النواة مصنوع من مواد غير مغناطيسية.
