كابل الطاقة BS 6346

Tianjin Beida هي الشركة المصنعة والموردة لكابل الطاقة BS 6346 في الصين. يمكن استخدام هذا النوع من الكابلات لإمدادات الطاقة وخطوط التحكم في أنظمة الجهد المنخفض. الكابل معزول ومغلف بـ PVC ومحمي بدرع سلك فولاذي. يمكن للكابل أن يتحمل التوتر والضغط. ويمكن تركيبه داخل المباني أو دفنه مباشرة تحت الأرض.

إرسال استفسار

وصف المنتج

كشركة مصنعة محترفة، يعتمد كابل الطاقة Beida's BS 6346 مواد عازلة وغمد PVC متقدمة، مع تصميم درع من الأسلاك الفولاذية، والذي يمكنه مقاومة التوتر والضغط الخارجي بشكل فعال لضمان التشغيل المستقر على المدى الطويل للكابل. توفر كابلات الطاقة BS 6346 مستوى عاليًا من الأمان والاستقرار، سواء تم تركيبها داخل المباني أو دفنها مباشرة تحت الأرض. يتيح الموصل النحاسي والوسادة البلاستيكية وتصميم درع الأسلاك الفولاذية للكابل مقاومة الضغط المادي في البيئات المعقدة، وضمان التشغيل الطبيعي لأنظمة الطاقة، وحل مشكلة تلف كابلات الطاقة التقليدية بسهولة في البيئات القاسية.

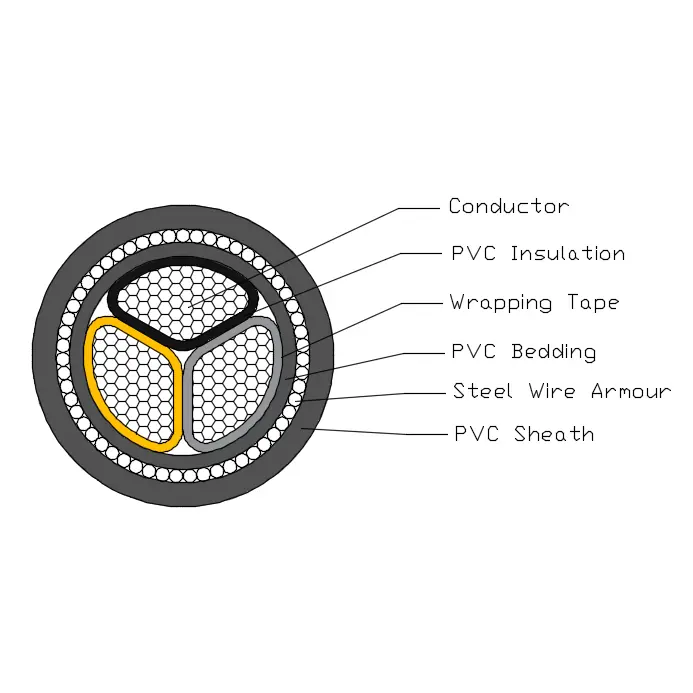

هيكل المنتج

Bs 6346 Power Cable

يتكون كابل الطاقة BS 6346 من موصل نحاسي T1R وعزل PVC وأغطية PVC ودرع السدود الفولاذية وغمد PVC.

الموصل: موصل من النحاس أو الألومنيوم الصلب، دائري أو على شكل، فئة 2 إلى BS EN 60228.

العزل: نوع PVC GP8 وفقًا للمواصفة BS 7655-1.3

اللون الأساسي: 1 الأساسية: borwn أو الأزرق

2 النوى: borwn والأزرق

3 النوى: borwn، أسود، رمادي

4 النوى: الأزرق، borwn، الأسود، الرمادي

5 النوى: الأخضر/الأصفر والأزرق والبورن والأسود والرمادي

فوق 5 مراكز: نوى بيضاء برقم أسود

الفراش: يجب أن تكون الفراش من مادة بوليمرية مقذوفة LSOH متوافقة مع درجة حرارة تشغيل الكابل.

درع الأسلاك الفولاذية: كابل أحادي النواة: درع أسلاك الألمنيوم

كابل متعدد النواة: درع من أسلاك الفولاذ

الغلاف الخارجي: يجب أن يكون الغلاف مقذوفًا من مادة PVC من النوع TM1 المحددة في المواصفة BS 7655.

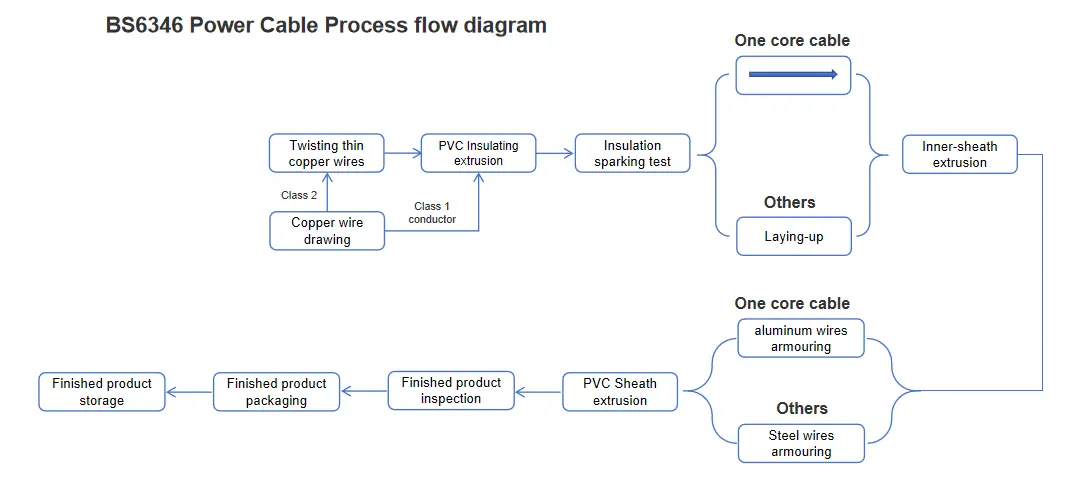

مخطط تدفق العملية

Bs 6346 Power Cable

معلمة الأداء

الجهد المقنن: 600/1000 كيلو فولت

جهد الاختبار: 3.5 كيلو فولت لمدة 5 دقائق ولم يحدث أي عطل

درجة حرارة العمل: 0 درجة مئوية إلى +60 درجة مئوية

درجة حرارة الدائرة القصيرة: +160 درجة مئوية

الحد الأدنى لنصف قطر الانحناء: 12* OD؛

مثبطات اللهب: BS EN 60332-1-2

معدات الإنتاج والتفتيش

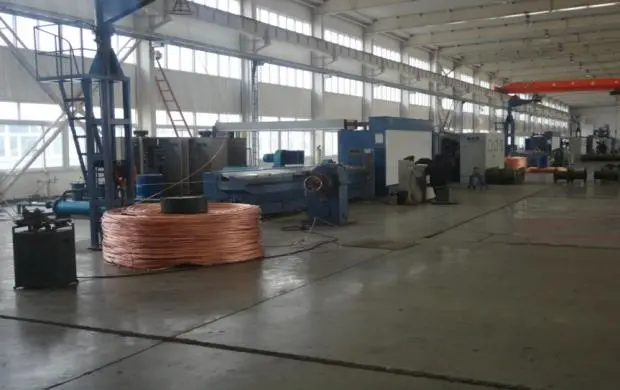

آلة الرسم

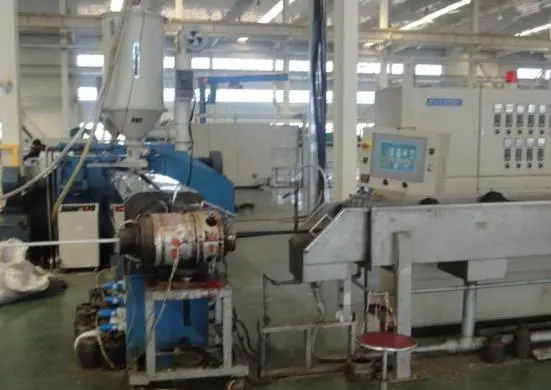

الطارد العزل

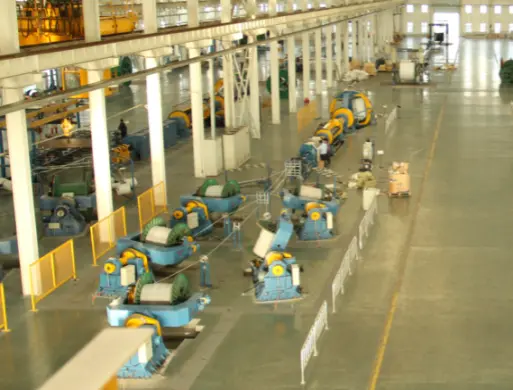

كابل السابق

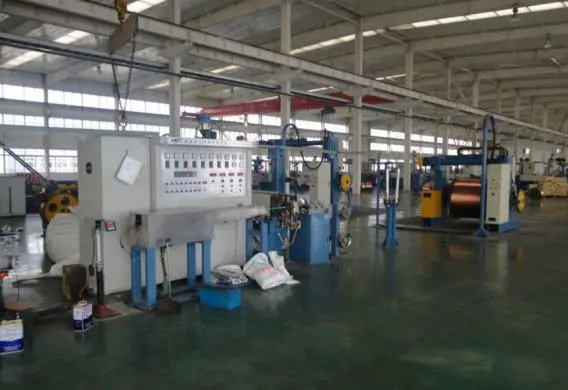

غمد الطارد

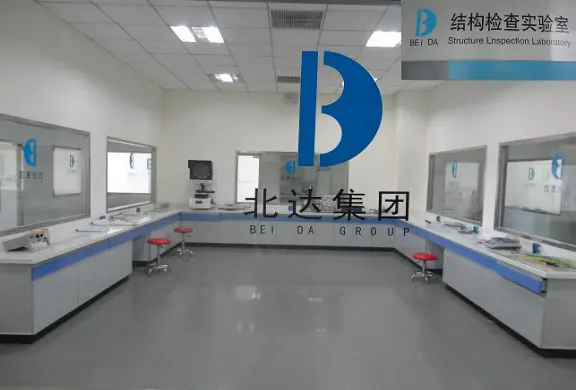

مختبر الأداء الهيكلي والكهربائي

غرفة الشيخوخة الحرارية

القدرة الاستيعابية الحالية بالأمبير (A)

الفولطية المقدرة 0.6 / 1 كيلو فولت PVC قدرة حمل التيار لكابل الطاقة العازل بالأمبير (A) درجة الحرارة المحيطة: في الهواء: 40 درجة مئوية، في الأرض: 25 درجة حرارة الموصل: 70 درجة مئوية معامل المقاومة الحرارية للتربة: 1.0 كيلو متر/وات
الفولطية المقدرة 0.6 / 1 كيلو فولت PVC قدرة حمل التيار لكابل الطاقة العازل بالأمبير (A) درجة الحرارة المحيطة: في الهواء: 40 درجة مئوية، في الأرض: 25 درجة حرارة الموصل: 70 درجة مئوية معامل المقاومة الحرارية للتربة: 1.0 كيلو متر/وات
يكتب	CU/PVC/PVC، AL/PVC/PVC، CU/PVC/PVC/STA/PVC، AL/PVC/PVC/STA/PVC، CU/PVC/PVC/AWA/PVC، AL/PVC/PVC/AWA/PVC				CU/PVC/PVC، AL/PVC/PVC، CU/PVC/PVC/STA/PVC، AL/PVC/PVC/STA/PVC، CU/PVC/PVC/SWA/PVC، AL/PVC/PVC/SWA/PVC
عدد النواة	جوهر واحد				النوى المتعددة
مساحة المقطع العرضي، مم²	في الهواء		في الأرض		في الهواء		في الأرض
مساحة المقطع العرضي، مم²	النحاس	آل	النحاس	آل	النحاس	آل	النحاس	آل
1.5	24	—	29	—	15	—	19	—
2.5	31	24	38	30	19	13	27	19
4	41	32	49	39	25	19	36	27
6	52	42	61	50	33	26	47	35
10	72	55	83	64	41	34	58	46
16	95	73	105	83	57	44	78	58
25	120	96	135	105	76	59	100	76
35	150	115	160	125	98	76	130	98
50	180	140	195	150	115	90	155	115
70	230	175	240	185	145	110	185	145
95	280	215	285	220	180	140	225	170
120	325	250	325	250	225	175	270	205
150	375	290	365	285	260	200	310	235
185	430	335	415	320	300	230	350	265
240	510	395	480	375	345	270	395	300
300	585	455	545	425	390	305	445	350
400	690	540	625	490	—	—	—	—
500	800	630	710	560	—	—	—	—
630	920	740	810	645	—	—	—	—
ملحوظة: درع الكابلات أحادية النواة مصنوع من مواد غير مغناطيسية.
