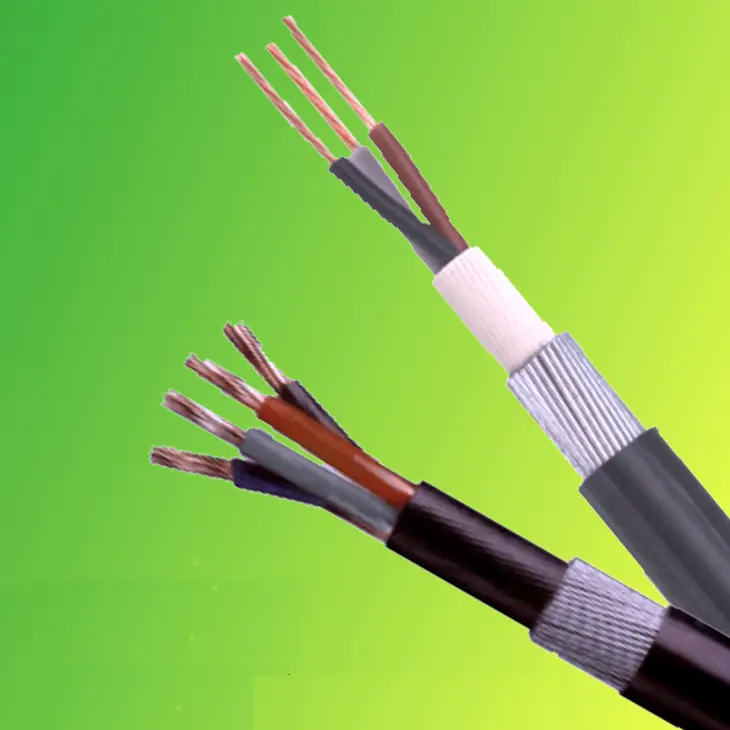

كابل الطاقة BS 6724

للحصول على أسعار المصنع المباشرة لكابل الطاقة BS 6724، يمكنك اختيار Beida كمورد لك. يتوافق هذا النوع من الكابلات مع المعايير البريطانية ويمكن استخدامه لإمدادات الطاقة وخطوط التحكم. الكابل محمي بغمد خالي من الهالوجين ومنخفض الدخان. في حالة نشوب حريق، ينتج هذا الكابل القليل جدًا من الدخان، والدخان غير سام. وهي مناسبة للاستخدام في المناطق ذات الكثافة السكانية العالية، ويمكن تركيبها داخل المباني أو دفنها تحت الأرض مباشرة.

إرسال استفسار

وصف المنتج

تعتبر Beida موردًا محترفًا للكابلات والأسلاك في الصين. فيما يتعلق بهيكل المنتج، يستخدم كابل الطاقة BS 6724 الخاص بنا عزل البولي إيثيلين (XLPE) المتشابك وغلاف بولي أوليفين منخفض الدخان وخالي من الهالوجين، بالإضافة إلى طبقة درع من أسلاك الفولاذ المجلفنة، مما يشكل نظام حماية متعدد الطبقات. يتمتع الغلاف الخالي من الهالوجين ومنخفض الدخان بمزايا سلامة كبيرة؛ عند تعرضه للنار، فإنه لا يطلق فقط كميات منخفضة للغاية من الدخان، مما يقلل من تأثير الدخان على انتقال الضوء المحيط ويضمن رؤية الهروب، ولكنه ينتج أيضًا دخانًا غير سام وغير قابل للتآكل، مما يمنع الإصابات الثانوية ويلبي احتياجات السلامة للمناطق ذات الكثافة السكانية العالية.

تتوفر الكابلات في مجموعة متنوعة من المواصفات، بدءًا من النواة الأحادية وحتى النواة ذات 48 نواة. الموصلات مصنوعة من النحاس الملدن عالي الجودة، مما يوفر توصيلًا ممتازًا. تتميز الطبقة العازلة بقوة عزل عالية وقد خضعت لاختبار تحمل الجهد لضمان التشغيل الآمن. سواء لنقل الطاقة في المنشآت الصناعية، أو توصيل الأسلاك في المباني الشاهقة، أو توزيع الطاقة في خطوط الأنابيب تحت الأرض، توفر كابلات الطاقة Tianjin Beida BS 5467 حلولاً موثوقة، وبناء حاجز أمان قوي لنقل الطاقة بجودة احترافية.

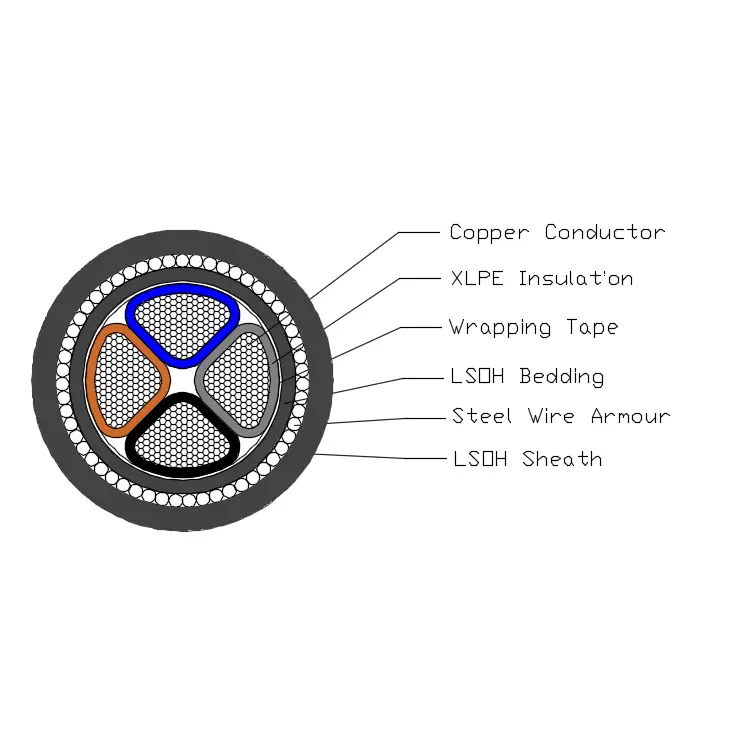

هيكل المنتج

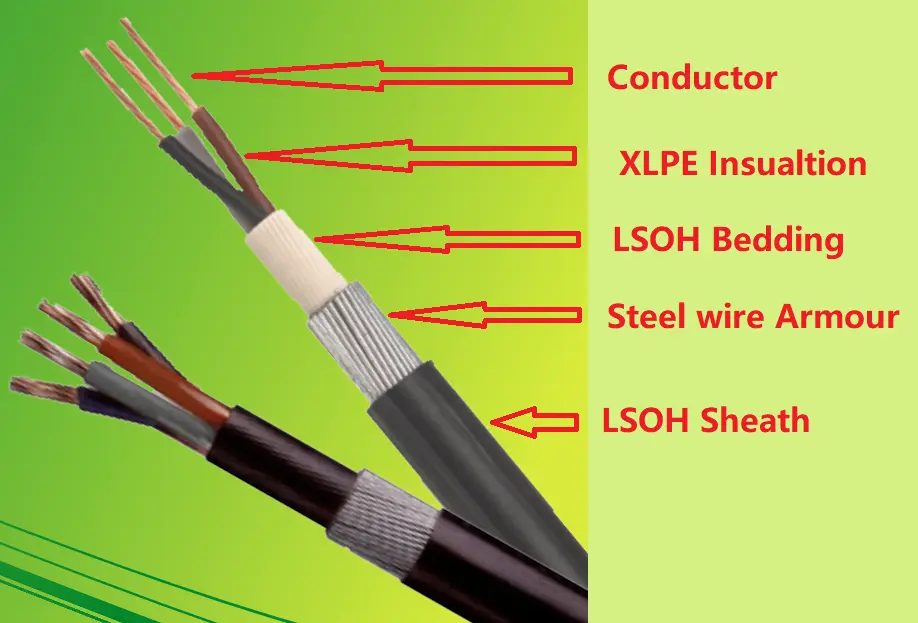

يتكون كابل الطاقة BS 6724 من موصل نحاسي T1R وعزل XLPE وأغطية PVC ودرع السدود الفولاذية وغمد LSOH.

الموصل: موصل من النحاس أو الألومنيوم الصلب، دائري أو على شكل، فئة 2 إلى BS EN 60228.

العزل: نوع XLPE GP8 وفقًا للمواصفة BS 7655-1.3

اللون الأساسي: 1 الأساسية: borwn أو الأزرق

2 النوى: borwn والأزرق

3 النوى: borwn، أسود، رمادي

4 النوى: الأزرق، borwn، الأسود، الرمادي

5 النوى: الأخضر/الأصفر والأزرق والبورن والأسود والرمادي

فوق 5 مراكز: نوى بيضاء برقم أسود

الفراش: يجب أن تكون الفراش من مادة بوليمرية مقذوفة LSOH متوافقة مع درجة حرارة تشغيل الكابل.

درع الأسلاك الفولاذية: كابل أحادي النواة: درع أسلاك الألمنيوم

كابل متعدد النواة: درع من أسلاك الفولاذ

الغلاف الخارجي: يجب أن يكون الغلاف مقذوفًا بمادة LSOH المحددة في المواصفة BS 7655-6.1.

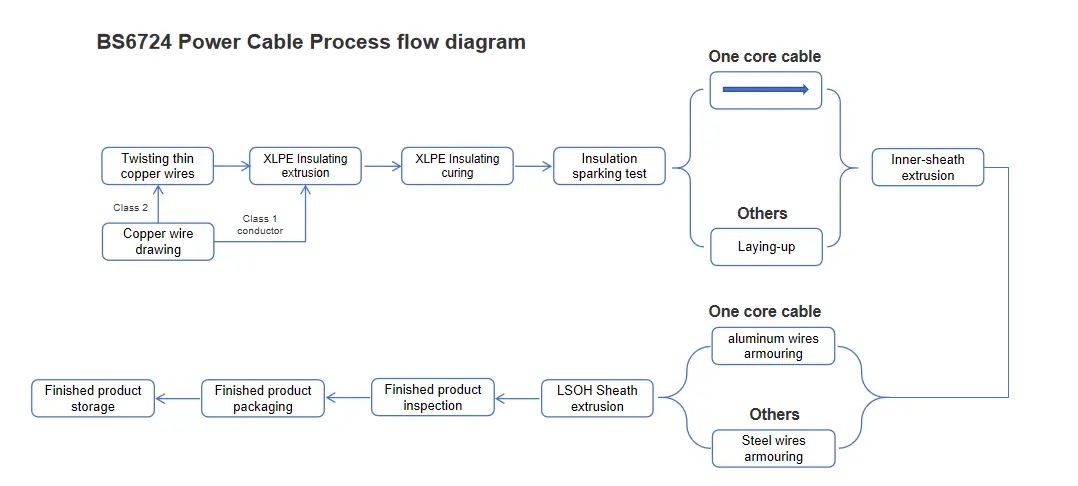

مخطط تدفق العملية

معلمة الأداء

يتمتع كابل الطاقة BS 6724 بجهد مقدر يبلغ 600/1000 كيلو فولت، مما يخفف بسهولة متطلبات التشغيل ذات الجهد العالي للمركبات. لقد صمدت أمام اختبار الإجهاد الصارم لمدة 5 دقائق بجهد 3.5 كيلو فولت دون أي عطل، مما يدل على أداء عزل مستقر وموثوق.

المنتج لديه نطاق واسع لدرجة حرارة التشغيل، من 0 درجة مئوية إلى +90 درجة مئوية. حتى في البيئات شديدة الحرارة، يمكنها تحمل درجات حرارة تصل إلى +250 درجة مئوية في ظل ظروف الدائرة القصيرة، مما يجعلها مناسبة لتطبيقات VGA المختلفة.

إنه مرن للغاية، مع نصف قطر انحناء لا يقل عن 12 مرة قطره الخارجي، مما يسمح بتوصيل الأسلاك المرنة والسهلة، بغض النظر عن مساحة التثبيت. علاوة على ذلك، فإن مستوى انبعاث الضوء الخاص به يلبي معايير BS EN 60332-1-2، وأداءه الخالي من الهالوجين معتمد من قبل IEC 60754 وEN 50267، وتلبي كثافة الدخان متطلبات IEC 61034 وEN 50268، مما يزيد من سلامته وملاءمته للبيئة.

حجم الهيكل

أقصى مقاومة للموصل والدروع
للكابل أحادي النواة عند 20 درجة مئوية
يكتب	أقصى مقاومة عند 20 درجة مئوية
منطقة المقطع العرضي الاسمية للموصل	موصل		درع من أسلاك الألمنيوم
منطقة المقطع العرضي الاسمية للموصل	نحاس	الألومنيوم	الكابلات مع موصل النحاس الذين تقطعت بهم السبل	الكابلات مع موصل الألومنيوم الذين تقطعت بهم السبل
مم²	Ω／كم	Ω／كم	Ω／كم	Ω／كم
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

أقصى مقاومة للموصل والدروع
للكابل من 2 إلى 5 مراكز عند 20 درجة مئوية
يكتب	أقصى مقاومة عند 20 درجة مئوية
منطقة المقطع العرضي الاسمية للموصل	موصل		درع من الأسلاك الفولاذية
	نحاس	الألومنيوم	الكابلات مع موصل النحاس الذين تقطعت بهم السبل
	نحاس	الألومنيوم	2 نواة	3 الأساسية	4 الأساسية	5 الأساسية
مم²	Ω／كم	Ω／كم	Ω／كم	Ω／كم	Ω／كم	Ω／كم
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

القدرة الاستيعابية الحالية بالأمبير (A)

كابل الطاقة العازل XLPE ذو الجهد الكهربي 0.6/1 كيلو فولت
القدرة الاستيعابية الحالية بالأمبير (A)
درجة الحرارة المحيطة: في الهواء: 40 درجة مئوية، في الأرض: 25 درجة مئوية
درجة حرارة الموصل: 90 درجة مئوية
معامل المقاومة الحرارية للتربة: 1.0k·m/W
يكتب	CU/XLPE/PVC، AL/XLPE/PVC، CU/XLPE/PVC/STA/PVC، AL/XLPE/PVC/STA/PVC، CU/XLPE/PVC/AWA/PVC، AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC، AL/XLPE/PVC، CU/XLPE/PVC/STA/PVC، AL/XLPE/PVC/STA/PVC، CU/XLPE/PVC/SWA/PVC، AL/XLPE/PVC/SWA/PVC
عدد النواة	جوهر واحد				النوى المتعددة
مساحة المقطع العرضي، مم²	في الهواء		في الأرض		في الهواء		في الأرض
مساحة المقطع العرضي، مم²	النحاس	آل	النحاس	آل	النحاس	آل	النحاس	آل
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
ملحوظة: درع الكابلات أحادية النواة مصنوع من مواد غير مغناطيسية.
