كابل MV غير مدرع معزول بـ PVC معزول بـ XLPE

منذ تأسيسها في عام 1989، أصبحت Beida Group شركة مصنعة قياسية في مجال كابلات الطاقة في الصين بفضل سنوات من تراكم الصناعة والتكنولوجيا الممتازة. كشركة ذات قدرة عميقة على البحث والتطوير وخبرة صناعية غنية، فإن كابلات MV غير المدرعة المعزولة بـ PVC المعزولة XLPE تستخدم على نطاق واسع في شبكات الطاقة الحضرية والمؤسسات الصناعية والتعدينية والمباني الشاهقة لاستقرارها العالي وكفاءتها العالية. مع نظام صارم لمراقبة الجودة والتعاون طويل الأمد مع جامعة Tsinghua، وجامعة Nankai والوحدات الموثوقة الأخرى، فقد تم الاعتراف بمنتجاتنا بشكل كبير من قبل السوق، مما يوفر للعملاء حلول نقل الطاقة الآمنة والموثوقة.

إرسال استفسار

وصف المنتج

Tianjin Beida هي الشركة المصنعة والموردة لكابل MV غير المدرع المعزول بـ PVC في الصين. وتستخدم هذه الكابلات على نطاق واسع في أنظمة الطاقة. إنه بمثابة "شريان الطاقة" لشبكات الطاقة الحضرية والمؤسسات الصناعية والتعدينية والمباني الشاهقة، ويمكنه نقل الكهرباء ذات الجهد العالي 10,35 كيلو فولت من المحطات الفرعية إلى محطات الطاقة المختلفة.

Xlpe Insulated Pvc Sheathed Non Armored Mv Cable

اختيار كابلات الجهد المتوسط

1. حدد وفقًا لمستوى الجهد، مستوى الكابل الشائع الاستخدام هو 3.6/6 كيلو فولت، 6/10 كيلو فولت، 8.7/15 كيلو فولت، 12/20 كيلو فولت، 18/30 كيلو فولت، 26/35 كيلو فولت

2. حدد وفقًا لقوة الجهاز أو التيار المنقول، واحسب التيار الذي يحتاج الجهاز لاستخدامه وفقًا لقوة الجهاز، ثم حدد وفقًا لجدول سعة الكابل. بالإضافة إلى ذلك، من الضروري حساب انخفاض جهد الكابل باستخدام طول الكابل، ولا يمكن أن يتجاوز انخفاض الجهد 5%.

نوع الكابل	الميزات الهيكلية	سيناريوهات التطبيق	مشهد المحرمات
كابل MV مصفح ومغلف بـ PVC معزول بـ XLPE	غير مدرعة وخفيفة الوزن ومرنة	داخلي، نفق، خندق كابل، مد الأنابيب	لا يمكن أن يتحمل القوى الميكانيكية الكبيرة، ولا ينبغي دفنه مباشرة في المنطقة الحجرية
كابل STA MV المُغلف بـ PVC المعزول بـ XLPE	تسليح الشريط الصلب	المناطق ذات المقاومة القوية للضغط، والمدفونة مباشرة تحت الأرض والمعرضة للأضرار الميكانيكية	غير مناسب للوضع الرأسي مع السقوط العالي (سهل الانزلاق)
كابل SWA MV المعزول PVC المعزول بـ XLPE	درع من أسلاك الفولاذ الدقيقة، قوة شد عالية	حالات السقوط العالي (مثل الأعمدة)، والمناجم، وتحت الماء	تكلفة عالية، يتم وضعها بشكل عام على الأرض بدون هذا النموذج
LSZH MV كالبيس	خالي من الهالوجين، دخان منخفض، مثبطات اللهب	المباني الشاهقة ومترو الأنفاق والمستشفيات وغيرها من الأماكن ذات متطلبات الحماية من الحرائق العالية	-

هيكل المنتج

Xlpe Insulated Pvc Sheathed Non Armored Mv Cable

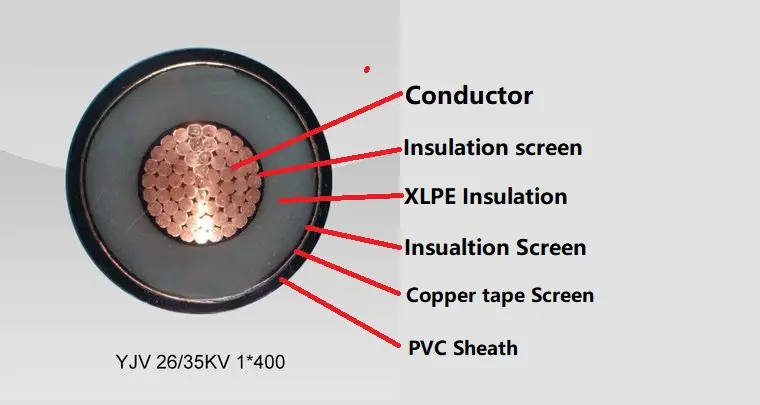

يتكون كابل MV غير المدرع والمغلف بـ PVC المعزول بـ XLPE من موصل نحاسي T1R وعزل XLPE وشريط تغليف PVC ودرع بشريط فولاذي وغمد PVC.

الموصل: موصل من النحاس أو الألومنيوم، مستدير أو على شكل دائري، الفئة 2 إلى IEC 60228

وGB/T 3956-2008.

العزل: معزول بـ XLPE، يجب أن تكون سماكة العزل، وخصائص المادة وفقًا للمواصفة IEC 60502-2 وGB/T 12706.2، GB/T 12706.3.

درع الموصل: يجب أن يتكون درع الموصل من مادة غير معدنية مقذوفة شبه موصلة، ويجب أن تكون المواد شبه الموصلة المبثوقة مرتبطة بشكل وثيق بالعزل.

الدرع العازل: يتكون الدرع العازل من طبقة شبه موصلة غير معدنية وطبقة معدنية. يجب أن يتم بثق كل قلب سلك معزول مباشرة بطبقة شبه موصلة غير معدنية مدمجة بإحكام مع قلب سلك معزول أو قابل للنزع. بعد ذلك، يجب أن تتراكب طبقة الدرع المعدنية خارج الطبقة شبه الموصلة غير المعدنية، ويجب استيفاء متطلبات المواصفة IEC 60502-2، GB/T 12706.2 وGB/T 12706.3.

الغلاف الخارجي: غلاف PVC يجب أن تكون سماكة الغلاف وخصائص المادة وفقًا للمواصفة IEC 60502.2 وGB/T 12706.

الكابل المقاوم للهب: يجب استخدام مادة الغلاف الخارجي PVC المقاومة للهب. يمكن تصنيف درجات مثبطات اللهب إلى ثلاث فئات: المجموعة A، B، وC.

معلمة الأداء

الجهد المقدر: 3.6/6 كيلو فولت إلى 18/30 كيلو فولت؛ 26/35 كيلو فولت

جهد الاختبار: يجب أن يكون جهد اختبار تردد الطاقة 3.5U0، ويجب إجراء الاختبار لمدة 5 دقائق دون انقطاع.

الفولطية U0/U	الحد الأقصى للجهد أم	اختبار الجهد كيلو فولت
3.6/6	7.2	12.5
6/10	12	21
8.7/15	17.5	30.5
12/20	24	42
18/30	36	63
26/35	42	90.5

الحد الأقصى لدرجة حرارة التشغيل للموصل: 90 درجة مئوية

درجة حرارة الدائرة القصيرة: +250 درجة مئوية

سمك العزل:

الفولطية U0/U	سمك العزل:
3.6/6	2.5
6/10	3.4
8.7/15	4.5
12/20	5.5
18/30	8.0
26/35	10.5

اختبار شامل للكابل، ضمان الجودة بدون قلق!

في الاختبار الروتيني، تتوافق مقاومة الموصل DC وجهد التيار المتردد والتفريغ الجزئي بشكل صارم مع المعايير الوطنية ومعايير IEC لضمان الأداء الممتاز. في اختبار أخذ العينات، هيكل الموصل، حجم غلاف العزل والاستطالة الحرارية يصل إلى المستوى القياسي، والجودة موثوقة. يعد اختبار النوع أكثر شمولاً، ويغطي الخصائص الميكانيكية والفيزيائية لغلاف العزل، والخواص الكهربائية، واختبارات مثبطات اللهب الفردية والمجمعة، وكل ذلك يتماشى مع معايير GB/T وIEC، لمرافقة سلامة الكابل الخاص بك!

شروط تركيب المنتج:

كابل MV غير المدرع المعزول بـ PVC المعزول بـ XLPE، يجب ألا تقل درجة حرارة التثبيت المحيطة عن 0 درجة مئوية.

الحد الأدنى لنصف قطر انحناء الكابل عند التثبيت

مشروع	كابل أساسي واحد		كابل متعدد النواة
مشروع	غير مدرعة	مدرعة	غير مدرعة	مدرعة
الحد الأدنى لنصف قطر انحناء الكابل عند التثبيت	20 د	15 د	15 د	12 د
الحد الأدنى لنصف قطر الانحناء للكابلات بالقرب من صناديق التوصيل والنهايات	15 د	12 د	12 د	10 د
ملحوظة: D هو القطر الخارجي للكابل

اشترِ الآن لنقل طاقة أكثر أمانًا وكفاءة

إن اختيار كابل الطاقة غير المدرع والمغلف بالبولي إيثيلين المعزول بالبولي إيثيلين المتقاطع لا يمثل التزامًا بالجودة العالية فحسب، بل يعد أيضًا ضمانًا للتشغيل المستقر على المدى الطويل. يمكن أن تؤدي المتانة وتكاليف الصيانة المنخفضة وكفاءة النقل العالية لهذا الكابل إلى توفير كبير في التكاليف للمؤسسات وتحسين الكفاءة الإجمالية لنظام الطاقة بشكل كبير. الاستخدام طويل الأمد للكابل يمكن أن يقلل بشكل كبير من تكاليف الصيانة والاستبدال الناتجة عن انقطاع التيار الكهربائي، وبالتالي توفير عائد أعلى على الاستثمار للمؤسسات.

الكلمات الساخنة: كابل MV غير المدرع المعزول PVC المعزول XLPE، الصين، الشركة المصنعة، المورد، المصنع
