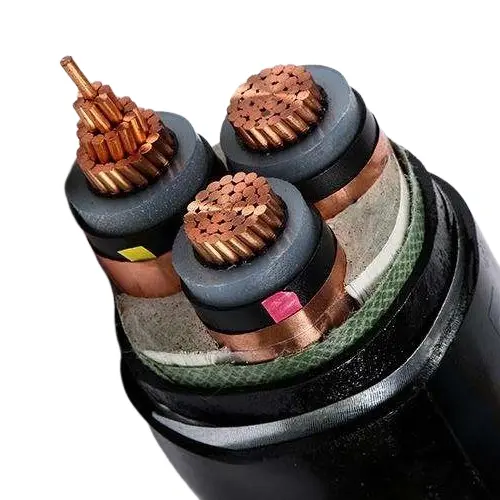

كابل STA MV المُغلف بـ PVC المعزول بـ XLPE

تلتزم Tianjin Beida، باعتبارها شركة مصنعة وموردة محترفة لكابلات STA MV المعزولة PVC المعزولة XLPE، بتوفير منتجات كابلات آمنة وموثوقة في مجال نقل وتوزيع الطاقة. تمتلك كابلات الطاقة المدرعة ذات الشريط الفولاذي ذات الجهد المتوسط للشركة حماية ميكانيكية ممتازة ومقاومة بيئية، وهي مناسبة للدفن المباشر، وتستخدم على نطاق واسع في أنظمة الجهد المتوسط الفولت أمبير مثل شبكات الطاقة الحضرية، والمجمعات الصناعية، والبنية التحتية، وبناء الطاقة الجديدة.

إرسال استفسار

وصف المنتج

يستخدم كابل STA MV المعزول بـ PVC المعزول بـ XLPE، والذي يقدمه المورد المحترف Beida، مادة البولي إيثيلين المتقاطع (XLPE) كمواد عازلة، والتي تتميز بخصائص كهربائية ممتازة، ومقاومة للحرارة، ومقاومة للشيخوخة. بالإضافة إلى الغلاف الخارجي من كلوريد البولي فينيل (PVC)، فإنه يعزز الحماية ضد الرطوبة والتآكل الكيميائي والتآكل الجسدي. توفر طبقة درع الشريط الفولاذي للكابل مقاومة عالية للضغط والصدمات، مما يمكنه من التكيف مع بيئات التمديد المختلفة مثل الدفن المباشر والأنفاق وخطوط الأنابيب. إنها مناسبة بشكل خاص لطرق التثبيت التي لا تتطلب حماية إضافية للقناة ويمكن دفنها مباشرة تحت الأرض.

فيما يتعلق بمستويات الجهد، تغطي المنتجات العديد من المواصفات شائعة الاستخدام مثل 3.6/6KV، 6/10KV، 8.7/15KV، 12/20KV، 18/30KV، و26/35KV، والتي يمكن أن تلبي احتياجات سيناريوهات نقل وتوزيع الطاقة ذات الجهد المتوسط المختلفة. تصميم هيكل الكابل صارم، ويتوافق مع المعايير الوطنية ذات الصلة، ويتمتع باستقرار تشغيلي جيد على المدى الطويل وهامش أمان.

التطبيقات:

تُستخدم كابلات الطاقة المدرعة ذات الشريط الفولاذي المعزولة بالبولي إيثيلين والمغلفة بـ PVC بشكل أساسي في توزيع الطاقة في المناطق الحضرية وشبكات الطاقة الريفية وطاقة التعدين وأنظمة النقل بالسكك الحديدية نظرًا لحمايتها من الشريط الفولاذي. يتم استخدامها لتوصيل المعدات مثل المحطات الفرعية وخزائن التوزيع والمحولات والمولدات. هذا النوع من الكابلات مناسب لنقل الطاقة في شبكات توزيع الطاقة أو المنشآت الصناعية. يمكن دفنها مباشرة تحت الأرض أو تركيبها في خنادق الكابلات أو حوامل الكابلات. يمكن للكابل أن يتحمل ضغطًا معينًا ولكن ليس قوة الشد.

هيكل المنتج

Xlpe Insulated Pvc Sheathed Sta Mv Cable

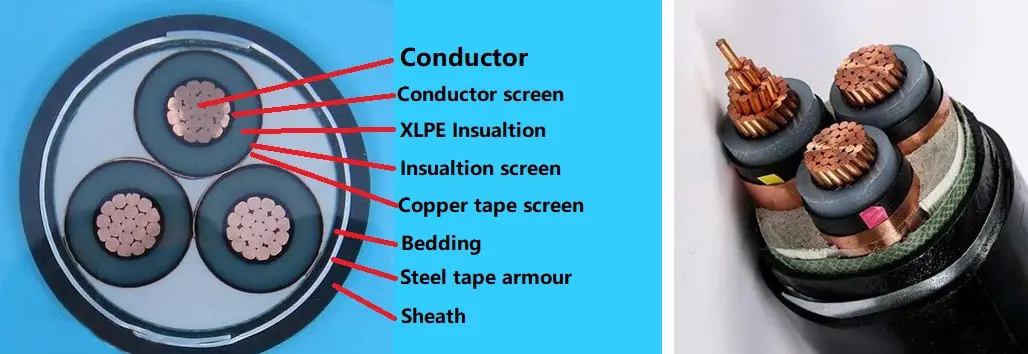

يتكون كابل STA MV المعزول بـ PVC المعزول من موصل نحاسي T1R وعزل XLPE وشريط تغليف PVC ودرع شريط فولاذي وغمد PVC.

الموصل: موصل من النحاس أو الألومنيوم، مستدير أو على شكل دائري، الفئة 2 إلى IEC 60228

وGB/T 3956-2008.

العزل: عزل البولي إيثيلين المتشابك، يجب أن تكون سماكة العزل وخصائص المادة وفقًا للمواصفة IEC 60502-2 وGB/T 12706.2،GB/T 12706.3.

درع الموصل: يجب أن يكون درع الموصل مصنوعًا من مادة غير معدنية مقذوفة شبه موصلة، ويجب أن تكون المادة شبه الموصلة المبثوقة مرتبطة بإحكام بالعزل.

التدريع العازل: يجب أن يتكون الدرع العازل من مزيج من طبقة شبه موصلة غير معدنية وطبقة معدنية. يجب أن يتم بثق طبقة شبه موصلة غير معدنية مرتبطة بإحكام بنواة العزل أو يمكن تقشيرها مباشرة على كل نواة معزولة. بعد ذلك، ينبغي لف طبقة التدريع المعدنية حول الطبقة شبه الموصلة غير المعدنية. ويجب أن يتوافق مع أحكام IEC 60502-2 وGB/T 12706.2 وGB/T 12706.3.

الأغطية الداخلية: يجب أن تكون الأغطية الداخلية مقذوفة. يجب أن تكون المواد مناسبة لدرجة حرارة تشغيل الكابل ومتوافقة مع المادة العازلة.

درع الشريط الفولاذي: في الكابلات متعددة النواة، يجب أن يتم تطبيق الدرع على غطاء داخلي يتوافق مع الشريط الفولاذي المزدوج. الكابلات أحادية النواة للاستخدام على التيار المتردد. يجب أن تتكون الأنظمة من شريط فولاذي غير مغناطيسي.

الغلاف الخارجي: غلاف PVC، سماكة الغلاف، يجب أن تكون خاصية المادة وفقًا للمواصفة IEC 60502.2 وGB/T 12706.

الكابل المقاوم للهب: يجب استخدام مادة الغلاف الخارجي PVC المقاومة للهب. يمكن تصنيف درجات مثبطات اللهب إلى ثلاث فئات: المجموعة A، B، وC.

معلمة الأداء

الجهد المقدر: 3.6/6 كيلو فولت إلى 18/30 كيلو فولت؛ 26/35 كيلو فولت

اختبار الجهد: يجب أن يكون جهد اختبار تردد الطاقة 3.5U0، ويجب أن يستمر الاختبار لمدة 5 دقائق دون انقطاع.

الفولطية U0/U	أعلى الجهد أم	اختبار الجهد كيلو فولت
3.6/6	7.2	12.5
6/10	12	21
8.7/15	17.5	30.5
12/20	24	42
18/30	36	63
26/35	42	90.5

الحد الأقصى لدرجة حرارة التشغيل للموصل: 90 درجة مئوية

درجة حرارة الدائرة القصيرة: +250 درجة مئوية

سمك العزل:

الفولطية U0/U	سمك العزل
3.6/6	2.5
6/10	3.4
8.7/15	4.5
12/20	5.5
18/30	8.0
26/35	10.5

اختبار الكابل

تتضمن اختبارات الكابلات الروتينية ما يلي: 1) اختبار مقاومة الموصل للتيار المستمر، والذي يتطلب مقاومة التيار المستمر عند 20 درجة مئوية للتوافق مع متطلبات GB/T 3956-2008 وIEC 60228؛ 2) اختبار جهد التيار المتردد، مستمر عند جهد 3.5U0 لمدة 5 دقائق، يجب ألا يكون هناك أي عطل؛ 3) اختبار التفريغ الجزئي، الذي يتم إجراؤه وفقًا لمعيار GB/T 3048.12، لا ينبغي توليد أي تفريغ يمكن اكتشافه يتجاوز 10pC عند جهد 1.73U0، ويجب أن تصل حساسية الاختبار إلى 10pC أو أعلى.

تتضمن اختبارات أخذ العينات بشكل رئيسي ما يلي: 1) فحص هيكل الموصل، والذي يجب أن يتوافق مع متطلبات GB/T 3956-2008 وIEC 60228؛ 2) يجب أن تستوفي الأبعاد الهيكلية للعزل والبطانة الداخلية ودرع الشريط الفولاذي والغلاف متطلبات IEC 60502.2 وGB/T 12706.2-2020 وGB/T 12706.3-2020؛ 3) اختبار الاستطالة الحرارية، والذي يجب إجراؤه وفقًا للمواصفة GB/T 2951.21-2008 والفصل 9 من المواصفة IEC 60811-2-1، ويجب أن تتوافق النتائج مع المعايير المقابلة.

يغطي اختبار النوع ما يلي: يجب أن تتوافق الخواص الميكانيكية والفيزيائية والخواص الكهربائية للعزل والغلاف مع متطلبات IEC 60502.2 وGB/T 12706.2-2020 وGB/T 12706.3-2020؛ يجب أن يتوافق اختبار حرق الكابل الفردي مع أحكام GB/T 19666-2019 وIEC 60332؛ يجب أن يفي اختبار مثبطات اللهب المجمع أيضًا بمتطلبات GB/T 19666-2019 وIEC 60332.

شروط تركيب المنتج:

درجة الحرارة المحيطة أثناء تركيب الكابل

بالنسبة لكابلات الطاقة ذات عزل الإيثيلين المتشابك والغلاف PVC، يجب ألا تقل درجة الحرارة المحيطة عن 0 درجة مئوية أثناء التثبيت.

الحد الأدنى لنصف قطر الانحناء أثناء تركيب الكابل

مشروع	كابل أساسي واحد		كابل متعدد النواة
مشروع	غير مدرعة	مدرعة	غير مدرعة	مدرعة
الحد الأدنى لنصف قطر الانحناء للكابل أثناء التثبيت	20 د	15 د	15 د	12 د
الحد الأدنى لنصف قطر الانحناء للكابلات بالقرب من صناديق التوصيل والمحطات الطرفية	15 د	12 د	12 د	10 د
ملحوظة: D هو القطر الخارجي للكابل.
