كابل SWA MV المعزول PVC المعزول بـ XLPE

يمكنك اختيار Beida Group باعتبارها الشركة المصنعة والموردة لكابل SWA MV المعزول PVC المعزول. بفضل حماية درع الأسلاك الفولاذية، يمتلك الكابل المزايا الأساسية المتمثلة في قوة الشد القوية والمقاومة الجيدة للقوى الميكانيكية الخارجية. وهي مناسبة للسيناريوهات التي تتطلب قوة الشد، مثل ارتفاعات السقوط العالية والتركيبات الرأسية. هذه الكابلات قابلة للتطبيق لنقل الطاقة في شبكات النقل والتوزيع أو المنشآت الصناعية.

إرسال استفسار

وصف المنتج

تتمتع مجموعة Beida بأكثر من 30 عامًا من الخبرة في تقديم كابل SWA MV المعزول PVC المعزول بـ XLPE، ويمكننا أن نكون الشركة المصنعة والموردة الخاصة بك، ونقدم خدمات مخصصة.

هيكل المنتج

Xlpe Insulated Pvc Sheathed Swa Mv Cable

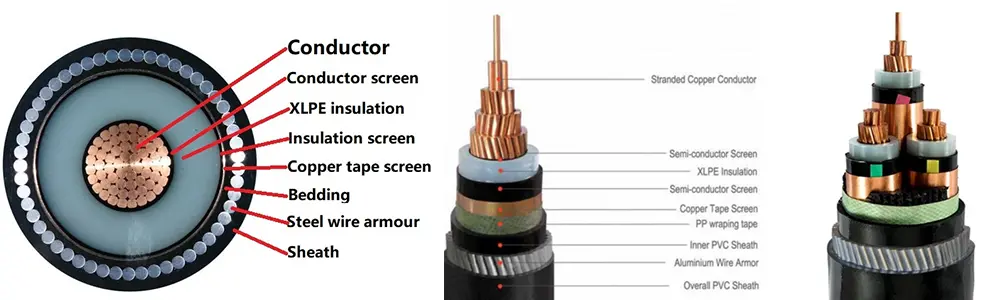

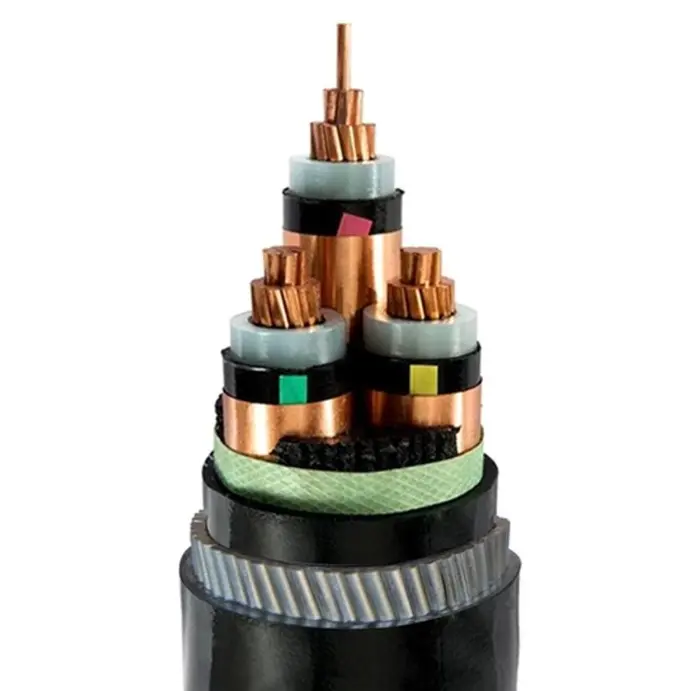

يتكون كابل SWA MV المعزول بـ PVC المعزول من موصل نحاسي T1R وعزل XLPE وشريط تغليف PVC ودرع أسلاك فولاذية وغمد PVC.

الموصل: موصل من النحاس أو الألومنيوم، مستدير أو على شكل دائري، الفئة 2 إلى IEC 60228

وGB/T 3956-2008.

العزل: عزل البولي إيثيلين المتشابك، يجب أن تكون سماكة العزل وخصائص المادة وفقًا للمواصفة IEC 60502-2 وGB/T 12706.2،GB/T 12706.3.

درع الموصل: يجب أن يتكون درع الموصل من مادة غير معدنية مقذوفة شبه موصلة، والتي يجب أن تكون مرتبطة بإحكام بالعزل.

التدريع العازل: يجب أن يتكون التدريع العازل من مزيج من طبقة شبه موصلة غير معدنية وطبقة معدنية. يجب أن يتم بثق كل سلك معزول مباشرة بطبقة شبه موصلة غير معدنية مرتبطة بإحكام بقلب السلك المعزول أو يمكن تقشيرها. بعد ذلك، يجب أن تكون طبقة التدريع المعدنية متداخلة وملفوفة حول الطبقة شبه الموصلة غير المعدنية، ويجب أن تتوافق مع أحكام IEC 60502-2، GB/T 12706.2، وGB/T 12706.3. الأغطية الداخلية: يجب أن تكون الأغطية الداخلية مقذوفة. يجب أن تكون المواد مناسبة لدرجة حرارة تشغيل الكابل ومتوافقة مع المادة العازلة.

درع الأسلاك الفولاذية: في الكابلات متعددة النواة، يجب أن يتم تطبيق الدرع على غطاء داخلي يتوافق مع الأسلاك الفولاذية. الكابلات أحادية النواة للاستخدام على التيار المتردد. يجب أن تتكون الأنظمة من أسلاك فولاذية غير مغناطيسية.

الغلاف الخارجي: غلاف PVC، سماكة الغلاف، يجب أن تكون خاصية المادة وفقًا للمواصفة IEC 60502.2 وGB/T 12706.

الكابل المقاوم للهب: يجب استخدام مادة الغلاف الخارجي PVC المقاومة للهب. يمكن تصنيف درجات مثبطات اللهب إلى ثلاث فئات: المجموعة A، B، وC.

معلمة الأداء

الجهد المقنن: 3.6/6 كيلو فولت إلى 18/30 كيلو فولت؛ 26/35 كيلو فولت

جهد الاختبار: يجب أن يكون جهد اختبار تردد الطاقة 3.5U0، ويجب أن يستمر الاختبار لمدة 5 دقائق دون أي عطل.

الجهد المقنن U0/U	الحد الأقصى للجهد أم	اختبار الجهد كيلو فولت
3.6/6	7.2	12.5
6/10	12	21
8.7/15	17.5	30.5
12/20	24	42
18/30	36	63
26/35	42	90.5

الحد الأقصى لدرجة حرارة التشغيل للموصل: 90 درجة مئوية

درجة حرارة الدائرة القصيرة: +250 درجة مئوية

سمك العزل:

الجهد المقنن U0/U	سمك العزل:
3.6/6	2.5
6/10	3.4
8.7/15	4.5
12/20	5.5
18/30	8.0
26/35	10.5

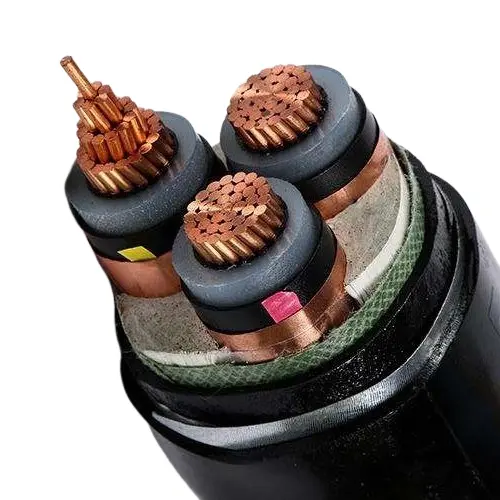

مقارنة بين كابلات الطاقة ذات الجهد المتوسط المدرعة بأسلاك الفولاذ (YJV32، CU/XLPE/PVC/SWA/PVC) والشريط الفولاذي المدرع (YJV22، CU/XLPE/PVC/STA/PVC)

مشروع	درع من أسلاك الفولاذ الدقيقة	درع شريطي فولاذي مزدوج (تغليف الفجوة)	الفرق الأساسي
الخواص الميكانيكية الأساسية	قوة شد متميزة، وقوة ضغط معتدلة، ومرونة جيدة	قوة ضغط عالية، وقوة شد منخفضة، وأداء انحناء متوسط	تتميز كابلات الطاقة المدرعة ذات الأسلاك الفولاذية بقوة شد عالية؛ تتمتع كابلات الطاقة المدرعة ذات الشريط الفولاذي بقوة ضغط ممتازة
طريقة وضع	عمودي، هبوط مرتفع، تحت الماء، علوي، واسع النطاق	الدفن المباشر، القناة، النفق (بيئة منخفضة الشد)
محور الحماية	إنه مقاوم لأضرار الشد والتأثيرات، وله مقاومة جيدة للرطوبة والتآكل	مقاومة للضغط الشديد، والثقب بالأشياء الحادة، والعض بواسطة القوارض	YJV32 مناسب للأحمال الديناميكية، بينما YJV22 مناسب للأحمال الثابتة
العملية والتكلفة	عملية درع الأسلاك الفولاذية الدقيقة معقدة، وتكلفة المواد مرتفعة، والسعر الإجمالي أعلى	تكنولوجيا الدروع الشريطية الفولاذية ناضجة ومنخفضة التكلفة نسبيًا	عندما تكون الميزانية محدودة ولا يوجد طلب شد، يفضل YJV22
نصف قطر الانحناء	أصغر نسبيًا (بسبب المرونة الجيدة لخيوط الأسلاك الفولاذية)	أكبر نسبيًا (تغليف الشريط الفولاذي عرضة للالتواء)	YJV32 أكثر قدرة على التكيف مع الوضع في الأماكن الضيقة

اقتراحات الاختيار:

1. إذا كان السيناريو يتضمن في المقام الأول تحمل الضغط (مثل الدفن المباشر، وأنفاق المرافق تحت الأرض)، ولا توجد قوة شد كبيرة أو ارتفاع سقوط مرتفع، يوصى باستخدام الدروع الشريطية الفولاذية (YJV22، CU/XLPE/PVC/STA/PVC) لتحقيق فعالية أعلى من حيث التكلفة.

2. في حالة الوضع الرأسي، أو الامتداد الكبير، أو ارتفاع السقوط تحت الماء أو الارتفاع العالي، ويجب مقاومة قوة الشد المحورية، فيجب تفضيل درع الأسلاك الفولاذية (YJV32، CU/XLPE/PVC/SWA/PVC) لضمان السلامة التشغيلية على المدى الطويل.

3. يجب أن يتطابق كلاهما مع مستوى الجهد لنظام الجهد المتوسط، المقطع العرضي للموصل، ومتطلبات الحماية لبيئة التمديد (يمكن تخصيص المتطلبات الخاصة مثل مقاومة التآكل وتثبيط اللهب بالإضافة إلى ذلك).
