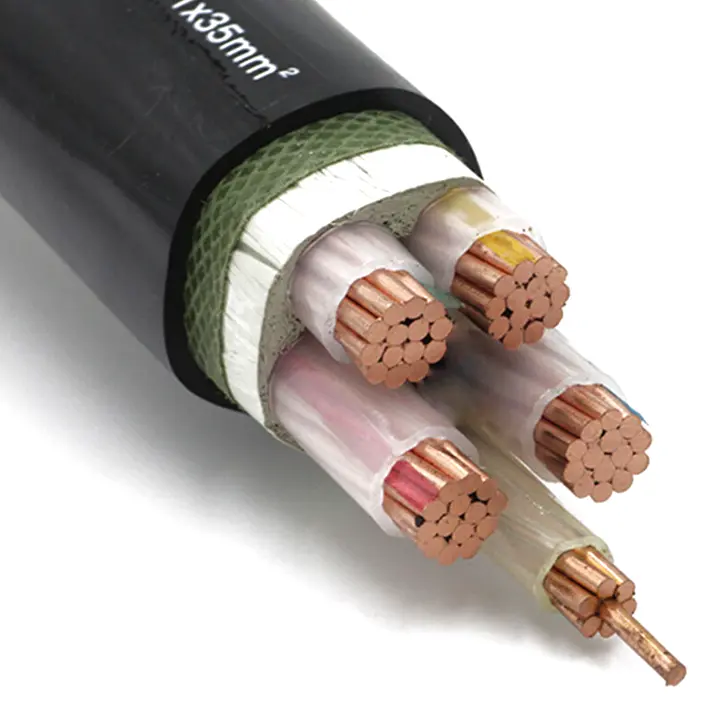

كابل الطاقة غير المدرع والمغلف بـ PVC المعزول بـ XLPE

يتم تقديم كابل الطاقة غير المدرع والمغلف بـ PVC المعزول بـ XLPE من قبل شركة تصنيع صينية محترفة، Tianjin Beida. هذا النوع من الكابلات مناسب لخطوط نقل وتوزيع الطاقة ذات الجهد المتردد 50 هرتز 0.6/1KV. يمكن استخدامه في البيئات الداخلية والخارجية دون أي مخاطر ميكانيكية.

إرسال استفسار

وصف المنتج

كابلات الطاقة غير المدرعة والمغلفة بـ PVC المعزولة بـ XLPE معزولة بمادة XLPE، التي تتمتع بمقاومة ممتازة للحرارة، ومقاومة للتآكل ومقاومة للصدمات الحالية. في بيئة العمل القاسية، لا يزال بإمكانه العمل بثبات لضمان التشغيل الآمن لنظام الطاقة على المدى الطويل. منتجات ذات مقاومة عالية للأضرار الميكانيكية، ومناسبة للطاقة والمعادن والبتروكيماويات وغيرها من الصناعات ذات الاحتياجات البيئية المعقدة. سواء كان الأمر يتعلق بالبناء الحضري، أو مد الطاقة تحت الأرض، أو نقل الطاقة ذات الجهد العالي للمنشآت الصناعية، يوفر Beida Power Cable حماية شاملة لسلامة الطاقة لديك.

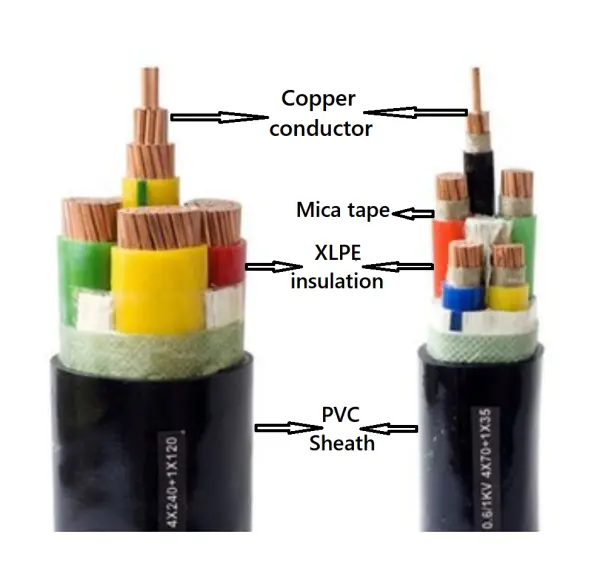

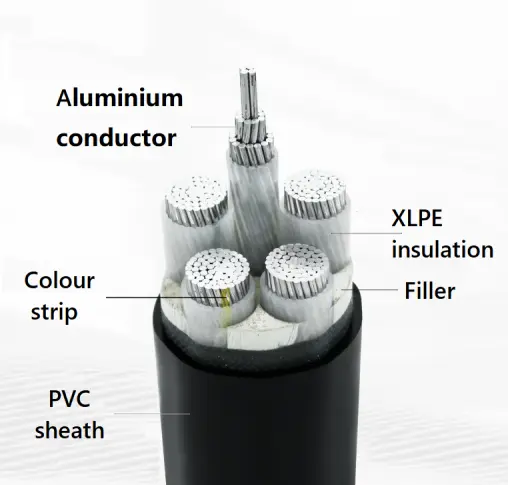

هيكل المنتج

Xlpe Insulated Pvc Sheathed Non Armored Power Cable

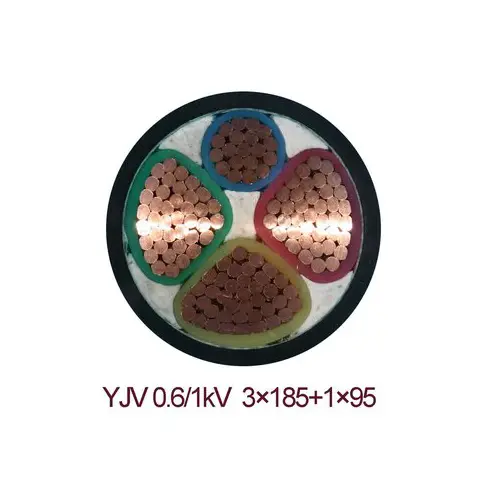

يتكون كابل الطاقة غير المدرع والمغلف بـ PVC المعزول بـ XLPE من موصل نحاسي T1R وعزل XLPE وغلاف PVC.

الموصل: موصل من النحاس أو الألومنيوم، مستدير أو على شكل دائري، الفئة 2 إلى IEC 60228

وGB/T 3956-2008، بالنسبة لمساحة المقطع العرضي لا تزيد عن 6 مم²، جولة صلبة

يمكن استخدام موصل، الفئة 1 إلى IEC 60228 وGB/T 3956-2008.

العزل: يجب أن تكون سماكة العزل وخصائص المادة طبقاً للمواصفة IEC 60502 وGB/T 12706.

اللون الأساسي: 1 قلب: أحمر أو أصفر أو أخضر أو أزرق أو أسود

2 النوى: الأحمر والأزرق أو الأحمر والأسود

3 النوى: الأصفر والأخضر والأحمر أو الأحمر والأصفر والأزرق

4 النوى: الأصفر والأخضر والأحمر والأزرق أو الأحمر والأصفر والأزرق والأسود

5 النوى: الأصفر والأخضر والأحمر والأزرق والأسود أو الأحمر والأصفر والأزرق والأسود والأخضر

فوق 5 قطع: نوى بيضاء برقم أسود أو

الغلاف الخارجي: يجب أن تكون سماكة الغلاف وخصائص المادة مطابقة للمواصفة IEC 60502 وGB/T 12706.

الكابل المقاوم للهب: يجب استخدام مادة الغلاف الخارجي PVC المقاومة للهب. يمكن تصنيف درجات مثبطات اللهب إلى ثلاث فئات: المجموعة A، B، وC.

كابل مقاومة الحريق: يجب لف طبقتين من شريط الميكا حول الموصل.

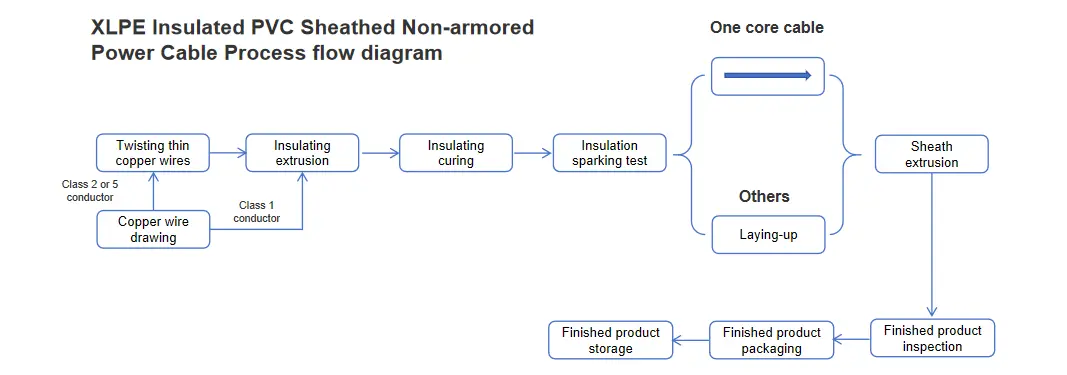

مخطط تدفق العملية

Xlpe Insulated Pvc Sheathed Non Armored Power Cable

تطبيق المنتج

يتم استخدامه لتوزيع الطاقة في المناطق الحضرية ونقل الطاقة الكهربائية ذات الجهد المنخفض.

يتم استخدامه في المصانع والمناجم وأماكن أخرى لتزويد الطاقة لمعدات الآلات ومنشآت الإضاءة.

وفي المباني السكنية والتجارية يتم استخدامه لتوزيع الكهرباء داخل الهيكل مثل الإضاءة والمصاعد والمقابس وغيرها.

احتياطات

يجب ألا تتجاوز درجة حرارة التشغيل طويلة المدى للكابل 90 درجة مئوية.

أثناء حدوث ماس كهربائى، يجب ألا تتجاوز درجة الحرارة القصوى للكابل 250 درجة مئوية.

يجب عدم استخدام الكابلات بما يتجاوز الجهد المقنن.

لا يمكن دفن هذا النوع من الكابلات مباشرة تحت الأرض للاستخدام.

لا يمكن وضع الكابلات أحادية النواة مباشرة في الأنابيب المعدنية المغناطيسية أو في حوامل الكابلات ذات الأغطية.

يجب عدم استخدام الكابلات بما يتجاوز الجهد المقنن.

معلمة الأداء

الجهد المقنن: 0.6/1 كيلو فولت

جهد الاختبار: 3.5 كيلو فولت لمدة 5 دقائق ولم يحدث أي عطل

مقاومة الموصل: يجب أن تتوافق مقاومة الموصل حتى 20 درجة مع المواصفة IEC 60228 أو GB/T 3956.

درجة حرارة العمل: -5 درجة مئوية إلى +90 درجة مئوية

درجة حرارة الدائرة القصيرة: +250 درجة مئوية

الحد الأدنى لنصف قطر الانحناء: 15* OD؛

الحد الأدنى لنصف قطر الانحناء الثابت: 10* OD؛

مثبطات اللهب: وفقًا للمواصفة IEC 60332 أو GB/T 19666

مقاومة الحريق: حسب IEC 60331 أو GB/T 19666.

القدرة الاستيعابية الحالية بالأمبير (A)

يكتب	CU/XLPE/PVC؛ آل / XLPE / PVC		CU/XLPE/PVC؛ آل / XLPE / PVC
عدد النواة	جوهر واحد		النوى المتعددة
منطقة المقطع العرضي ،مم²	في الهواء		في الهواء
منطقة المقطع العرضي ،مم²	النحاس	آل	النحاس	آل
1.5	27	—	21	—
2.5	37	28	26	21
4	51	39	34	26
6	65	52	44	35
10	92	70	56	45
16	120	94	77	59
25	160	120	100	78
35	195	150	130	100
50	240	185	160	125
70	300	235	195	150
95	370	285	245	190
120	430	335	300	230
150	495	385	350	270
185	575	445	400	310
240	680	530	465	360
300	790	610	550	430
400	925	725	—	—
500	1075	845	—	—
630	1245	995	—	—

خدمات ما بعد البيع

1. الخدمات الفنية: يمكن لمجموعة Tianjin Beida تقديم الخدمات الفنية اللازمة بناءً على المتطلبات الفعلية للعملاء، مثل التوجيه الفني حول اختيار الأسلاك والكابلات، والتمديد والتركيب، والاختبار في الموقع، وما إلى ذلك.

2. التعامل مع مشكلات الجودة: عند تلقي تعليقات من المستخدمين فيما يتعلق بمشاكل جودة الأسلاك والكابلات الكهربائية، ستقدم BD Cable Group الرد خلال 24 ساعة. على أساس الوضع الفعلي في الموقع، سوف نقدم حلولاً للمشاكل أو نرسل فنيين محترفين إلى الموقع للتعامل مع مشاكل الجودة.

3. صيانة أو استبدال الأسلاك والكابلات الكهربائية: خلال فترة ضمان الأسلاك والكابلات الكهربائية، إذا حدثت أي مشاكل في الجودة بسبب عيوب جودة المنتج في المواد أو التصميم أو عملية إنتاج وتصنيع الأسلاك والكابلات، وظهرت هذه المشكلات أثناء التخزين العادي أو التمديد أو التثبيت أو الاستخدام العادي، فستكون الشركة مسؤولة عن الإصلاح أو الاستبدال المجاني.

4. أثناء عملية نقل وتركيب الأسلاك والكابلات الكهربائية، في حالة حدوث أي ضرر للكابلات بسبب الاستخدام غير السليم من قبل المستخدمين (مثل الخدوش، والسحجات، وعدم كفاية نصف قطر الانحناء مما يؤدي إلى تلف العزل والغلاف، ومشكلة الجودة من وضع الكابل في درجة حرارة منخفضة، وما إلى ذلك)، ستساعد مجموعة Beida العملاء في حل مشكلات الجودة هذه.

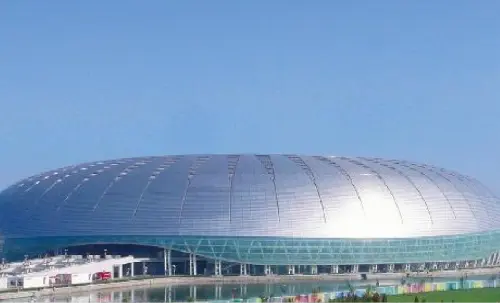

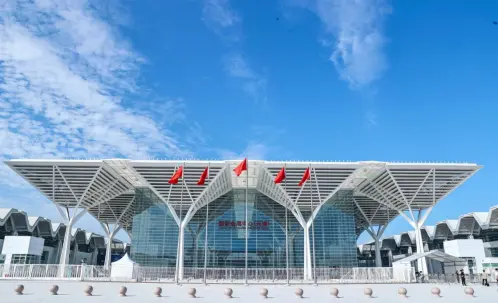

حالات متتالية

باعتباره كابل طاقة عالي الأداء، فإن كابل الطاقة غير المدرع المُغلف بـ PVC المعزول بـ XLPE لا يلبي معايير حماية البيئة الوطنية فحسب، بل أيضًا مقاومته لدرجة الحرارة العالية ومقاومته للأشعة فوق البنفسجية مما يجعله مناسبًا بشكل خاص لبيئة الحرارة العالية أو الخارجية. سواء كان الشتاء باردًا أو الصيف الحار، يضمن هذا الكابل نقلًا مستقرًا للطاقة، ويحافظ على الأداء الممتاز بعد الاستخدام الطويل، ويقلل من تكرار الصيانة والاستبدال، وبالتالي يقلل بشكل كبير من تكلفة التشغيل. بالإضافة إلى ذلك، تتميز مادة غلاف كلوريد البولي فينيل (PVC) بخصائص منخفضة الدخان وخالية من الهالوجين، مما يتجنب توليد دخان سام في حالة نشوب حريق، مما يعزز سلامة بيئة الاستخدام.

Xlpe Insulated Pvc Sheathed Non Armored Power Cable
