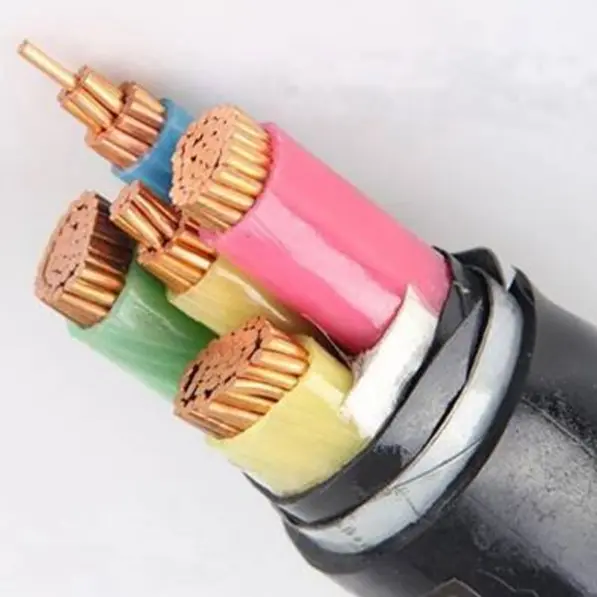

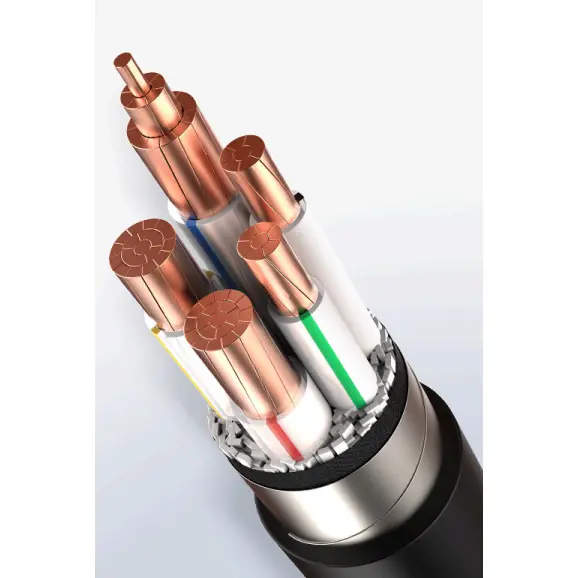

كابل الطاقة STA المُغلف بالـ PVC المعزول بـ XLPE

بالاعتماد على 35 عامًا من التطوير العميق لمجموعة Tianjin Beida Cable Group في صناعة الكابلات، قمنا بإطلاق كابل الطاقة XLPE Insulated PVC Sheathed STA، والذي يمكن أن يطلق عليه قوة مجال نقل الطاقة ذات الجهد المنخفض.

باعتبارها مؤسسة ذات تقنية عالية مع علامة تجارية صينية مشهورة وشهادة نظام ISO ومؤهلات موثوقة أخرى، فإن Beida Group مدعومة بمعدات الإنتاج والاختبار المتقدمة الدولية واستثمار البحث والتطوير بنسبة 3.1% من حجم المبيعات السنوية، بحيث يتمتع هذا الكابل المدرع بشريط فولاذي بمزايا أساسية لا مثيل لها.

تضمن المواد العازلة XLPE الخاصة بها أداءً كهربائيًا ممتازًا ومقاومة للحرارة، وغلاف PVC مع تصميم درع الشريط الفولاذي، لتحقيق مقاومة قوية للرطوبة، ومقاومة التآكل، ومقاومة الأضرار الميكانيكية، والدفن المباشر دون حماية إضافية، وحل مجمع تركيب نقل الطاقة منخفض الجهد بشكل مثالي، وضعف القدرة على التكيف البيئي، ومخاطر السلامة ونقاط الألم الأخرى، لتزويد العملاء العالميين بحلول نقل طاقة مستقرة وموثوقة.

أنواع الكابلات الشائعة هي YJV22، وZC-YJV22، وZB-YJV22، وZA-YJV22، وZCN-YJV22، وZBN-YJV22، وZCN-YJV22، وCU/XLPE/PVC/STA/PVC، وCU/MICA/XLPE/PVC/STA/PVC.

هيكل المنتج

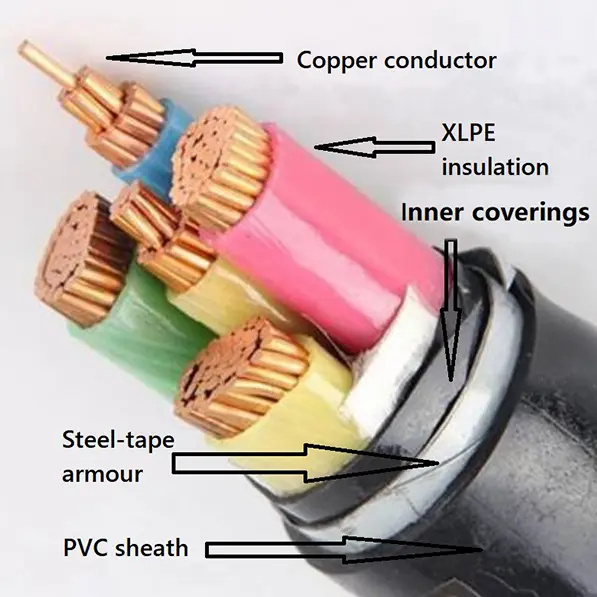

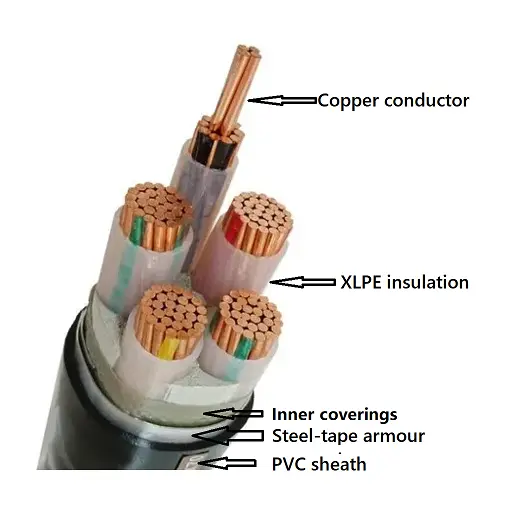

يتكون كابل الطاقة STA المُغلف بـ PVC المعزول بـ XLPE من موصل نحاسي T1R وعزل XLPE وشريط تغليف PVC ودرع بشريط فولاذي وغمد PVC.

الموصل: موصل من النحاس أو الألومنيوم، مستدير أو على شكل دائري، الفئة 2 إلى IEC 60228

وGB/T 3956-2008، بالنسبة لمساحة المقطع العرضي لا تزيد عن 6 مم²، جولة صلبة

يمكن استخدام موصل، الفئة 1 إلى IEC 60228 وGB/T 3956-2008.

العزل: يجب أن تكون سماكة العزل وخصائص المادة طبقاً للمواصفة IEC 60502 وGB/T 12706.

اللون الأساسي: 1 قلب: أحمر أو أصفر أو أخضر أو ​​أزرق أو أسود

2 النوى: الأحمر والأزرق أو الأحمر والأسود

3 النوى: الأصفر والأخضر والأحمر أو الأحمر والأصفر والأزرق

4 النوى: الأصفر والأخضر والأحمر والأزرق أو الأحمر والأصفر والأزرق والأسود

5 النوى: الأصفر والأخضر والأحمر والأزرق والأسود أو الأحمر والأصفر والأزرق والأسود والأخضر

ما فوق 5 قطع: نوى بيضاء برقم أسود أو شريط ملون مختلف

الأغطية الداخلية: قد تكون الأغطية الداخلية مقذوفة أو ملفوفة. يجب أن تكون المواد مناسبة لدرجة حرارة تشغيل الكابل ومتوافقة مع المادة العازلة.

درع الشريط الفولاذي: في الكابلات متعددة النواة، يجب أن يتم تطبيق الدرع على غطاء داخلي يتوافق مع الشريط الفولاذي المزدوج. الكابلات أحادية النواة للاستخدام على التيار المتردد. يجب أن تتكون الأنظمة من شريط فولاذي غير مغناطيسي.

الغلاف الخارجي: يجب أن تكون سماكة الغلاف وخصائص المادة مطابقة للمواصفة IEC 60502 وGB/T 12706.

الكابل المقاوم للهب: يجب استخدام مادة الغلاف الخارجي PVC المقاومة للهب. يمكن تصنيف درجات مثبطات اللهب إلى ثلاث فئات: المجموعة A، B، وC.

كابل مقاومة الحريق: يجب لف طبقتين من شريط الميكا حول الموصل.

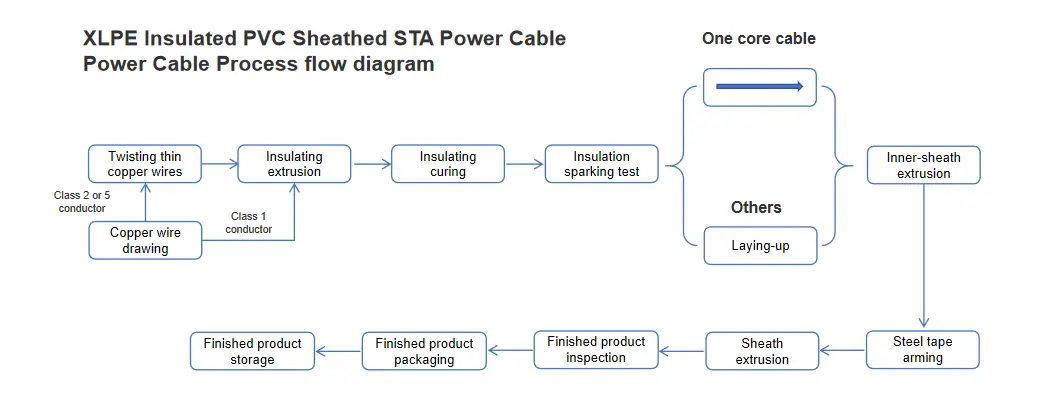

مخطط تدفق العملية

تطبيق المنتج

كابل الطاقة المدرع بشريط فولاذي مغلف بالبولي إيثيلين المتشابك، لأن هذا الكابل مزود بشريط حماية فولاذي، مناسب لشبكة التوزيع أو المعدات الصناعية لنقل الطاقة. يمكن دفنه مباشرة تحت الأرض، ويمكن تركيبه في خندق الكابل أو الجسر، يمكن للكابل أن يتحمل ضغطًا معينًا، ولكن لا يمكنه تحمل التوتر.

شروط تركيب المنتج:

درجة الحرارة المحيطة لتركيب الكابلات بالنسبة للكابلات ذات العزل PVC أو غلاف PVC أو غلاف مثبطات اللهب الخالي من الهالوجين، يجب ألا تكون درجة الحرارة المحيطة أثناء التثبيت أقل من 0 درجة مئوية.

الحد الأدنى لنصف قطر الانحناء لتثبيت الكابل

معلمة الأداء

الجهد المقنن: 0.6/1 كيلو فولت

جهد الاختبار: 3.5 كيلو فولت لمدة 5 دقائق ولم يحدث أي عطل

درجة حرارة العمل: -0 درجة مئوية إلى +90 درجة مئوية

درجة حرارة الدائرة القصيرة: +250 درجة مئوية

القدرة الاستيعابية الحالية بالأمبير (A)

التعبئة والتغليف والتسليم

تفاصيل التغليف:

يتم تحديده حسب الكمية والمتطلبات التي تشتريها. يمكن التفاوض عليها.

الميناء: ميناء تيانجين

التسليم: عن طريق البحر، عن طريق الجو، عن طريق التعبير.
