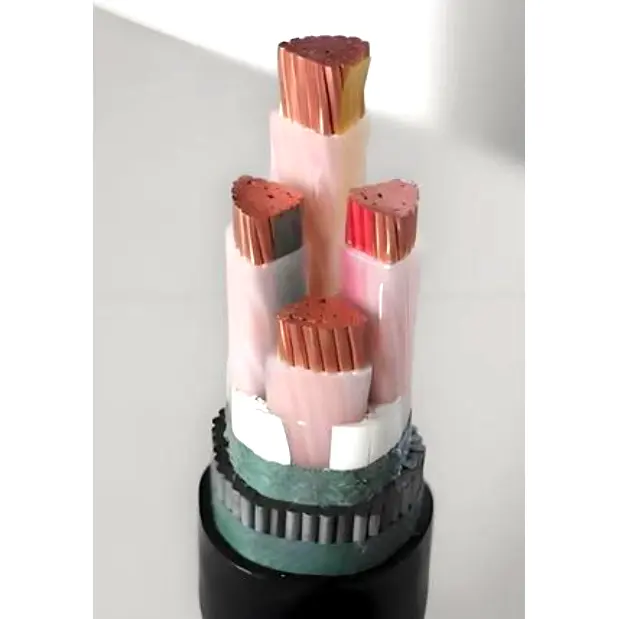

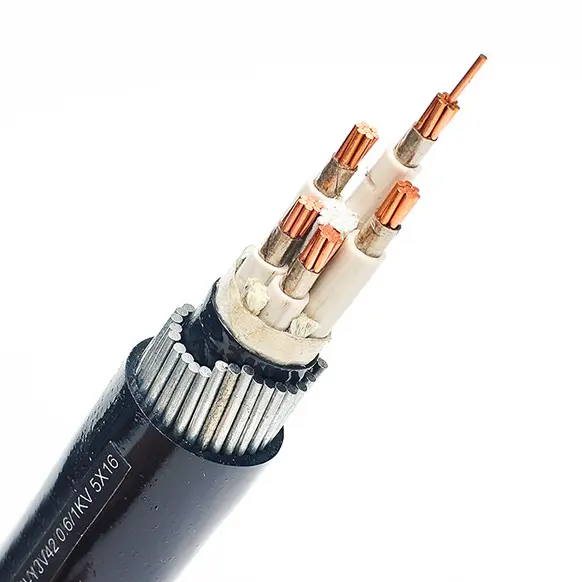

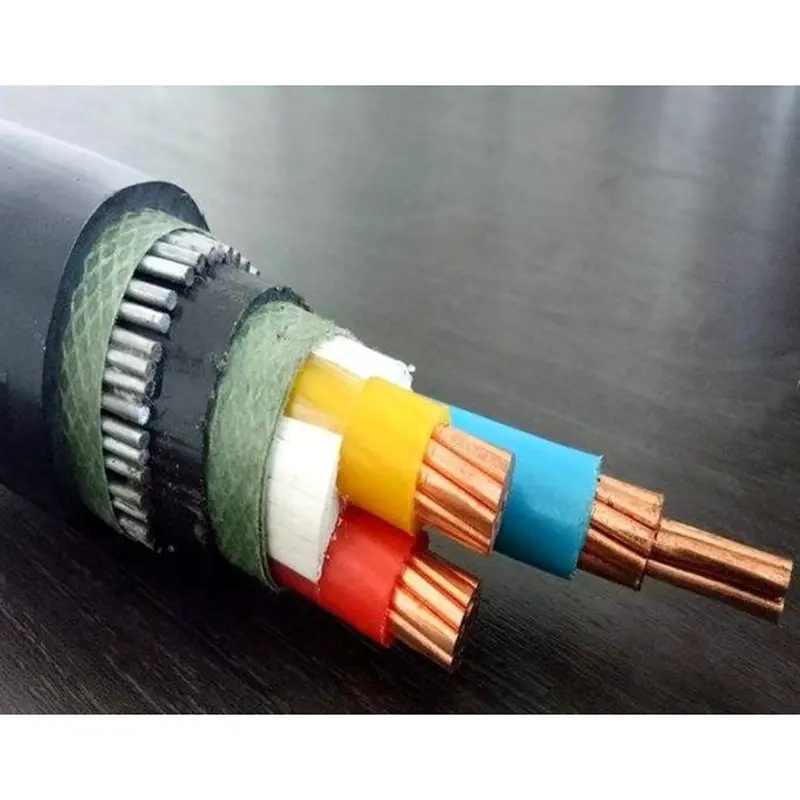

كابل الطاقة SWA المُغلف بـ PVC المعزول بـ XLPE

يتكون كابل الطاقة SWA المُغلف بـ PVC المعزول بـ XLPE من موصل نحاسي T1R وعزل XLPE وشريط تغليف PVC ودرع السدود الفولاذية وغمد PVC.

أنواع الكابلات الشائعة هي YJV32، ZC-YJV32، ZB-YJV 32، ZA-YJV 32، ZCN-YJV 32، ZBN-YJV32، ZCN-YJV32، CU/XLPE/PVC/SWA/PVC، CU/MICA/XLPE/PVC/SWA/PVC.

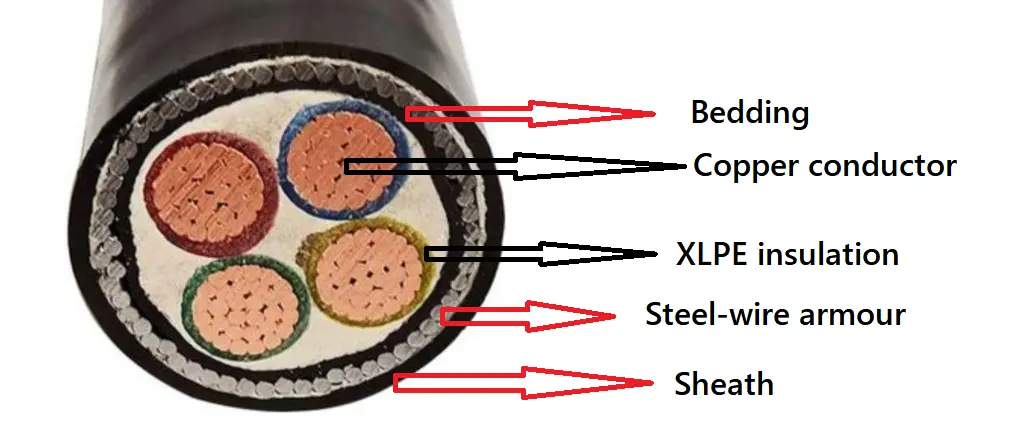

هيكل المنتج

يتكون كابل الطاقة SWA المُغلف بـ PVC المعزول بـ XLPE من موصل نحاسي T1R وعزل XLPE وشريط تغليف PVC ودرع السدود الفولاذية وغمد PVC.

الموصل: موصل من النحاس أو الألومنيوم، مستدير أو على شكل دائري، الفئة 2 إلى IEC 60228

وGB/T 3956-2008، بالنسبة لمساحة المقطع العرضي لا تزيد عن 6 مم²، جولة صلبة

يمكن استخدام موصل، الفئة 1 إلى IEC 60228 وGB/T 3956-2008.

العزل: يجب أن تكون سماكة العزل وخصائص المادة طبقاً للمواصفة IEC 60502 وGB/T 12706.

اللون الأساسي: 1 قلب: أحمر أو أصفر أو أخضر أو ​​أزرق أو أسود

2 النوى: الأحمر والأزرق أو الأحمر والأسود

3 النوى: الأصفر والأخضر والأحمر أو الأحمر والأصفر والأزرق

4 النوى: الأصفر والأخضر والأحمر والأزرق أو الأحمر والأصفر والأزرق والأسود

5 النوى: الأصفر والأخضر والأحمر والأزرق والأسود أو الأحمر والأصفر والأزرق والأسود والأخضر

ما فوق 5 قطع: نوى بيضاء برقم أسود أو شريط ملون مختلف

الأغطية الداخلية: قد تكون الأغطية الداخلية مقذوفة أو ملفوفة. يجب أن تكون المواد مناسبة لدرجة حرارة تشغيل الكابل ومتوافقة مع المادة العازلة.

درع الأسلاك الفولاذية: في الكابلات متعددة النواة، يجب أن يتم تطبيق الدرع على غطاء داخلي يتوافق مع الأسلاك الفولاذية. الكابلات أحادية النواة للاستخدام على التيار المتردد. يجب أن تتكون الأنظمة من أسلاك فولاذية غير مغناطيسية.

الغلاف الخارجي: يجب أن تكون سماكة الغلاف وخصائص المادة مطابقة للمواصفة IEC 60502 وGB/T 12706.

الكابل المقاوم للهب: يجب استخدام مادة الغلاف الخارجي PVC المقاومة للهب. يمكن تصنيف درجات مثبطات اللهب إلى ثلاث فئات: المجموعة A، B، وC.

كابل مقاومة الحريق: يجب لف طبقتين من شريط الميكا حول الموصل.

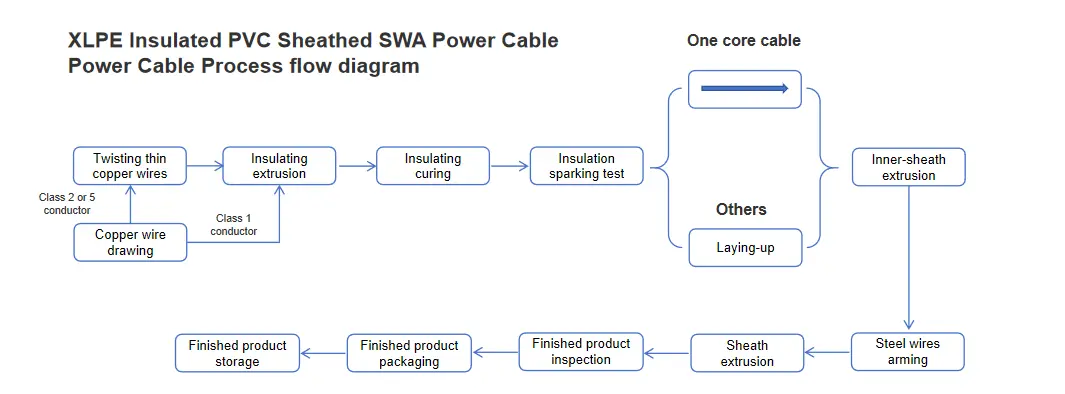

مخطط تدفق العملية

معلمة الأداء

الجهد المقنن: 0.6/1 كيلو فولت

جهد الاختبار: 3.5 كيلو فولت لمدة 5 دقائق ولم يحدث أي عطل

درجة حرارة العمل: -5 درجة مئوية إلى +90 درجة مئوية

درجة حرارة الدائرة القصيرة: +250 درجة مئوية

الحد الأدنى لنصف قطر الانحناء: 15* OD؛

الحد الأدنى لنصف قطر الانحناء الثابت: 10* OD؛

اختبار الكابل:

1. اختبار مقاومة الموصل DC: يجب أن تتوافق مقاومة الموصل DC عند درجة حرارة 20 درجة مئوية مع GB/T 3956-2008، IEC 60228.

2. اختبار جهد التيار المتردد: 3.5 كيلو فولت/5 دقائق، بدون عطل.

اختبار أخذ العينات:

1. فحص هيكل الموصل: يجب أن يتوافق مع المتطلبات الفنية GB/T 3956-2008، IEC 60228.

2. يجب أن يتوافق حجم العزل والبطانة ودرع الشريط الفولاذي وهيكل الغلاف مع متطلبات GB/T 12706.1-2020، IEC 60502.1.

اختبار الاستطالة الحرارية:

يجب أن تتوافق إجراءات أخذ العينات والاختبار مع أحكام GB/T 2951.21-2008، IEC 60811-2-1، الفصل 9، ويجب أن تتوافق النتائج مع أحكام GB/T 12706.1-2020، IEC 60502.1.

اختبار النوع:

يجب أن يتوافق اختبار الأداء الميكانيكي والمادي للعزل والغلاف مع متطلبات GB/T 12706.1-2020 وIEC 60502.1.

يجب أن يتوافق الأداء الكهربائي مع GB/T 12706.1-2020، IEC 60502.1

يجب أن يتوافق اختبار حرق الكابل الفردي مع GB/T 19666-2019، IEC 60332.

يلبي اختبار مثبطات اللهب المجمع للكابل متطلبات GB/T 19666-2019، IEC 60332.

يجب أن يتوافق اختبار مقاومة الكابلات للحريق مع متطلبات GB/T 19666-2019 وIEC 60331.

القدرة الاستيعابية الحالية بالأمبير (A)

التعبئة والتغليف والتسليم

تفاصيل التغليف:

يتم تحديده حسب الكمية والمتطلبات التي تشتريها. يمكن التفاوض عليها.

الميناء: ميناء تيانجين

التسليم: عن طريق البحر، عن طريق الجو، عن طريق التعبير.
